Запасные части для тестомесов VMI-Berto Италия серии MAG-R модель 80
 |
 |
 |
 |

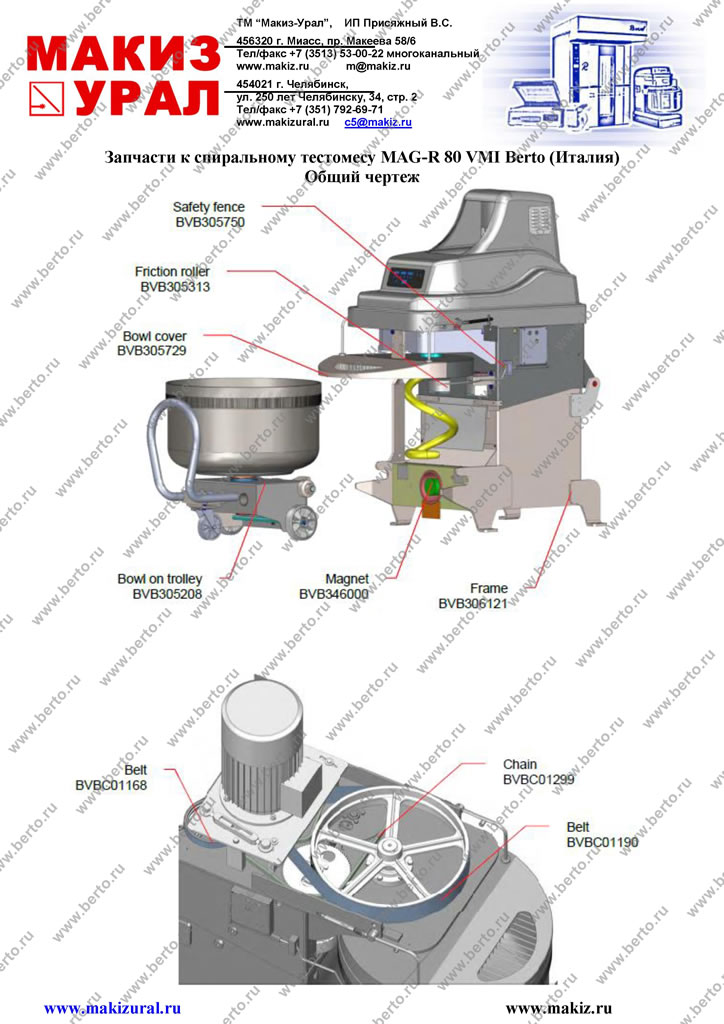

| Общий чертеж | Спираль | Двигатель спирали | Фрикционное колесо |
 |
 |
 |
 |
| Реверсивный шкив | Двигатель дежи | Направляющая дежи | Защитное ограждение |
 |
 |
 |
 |
| Тележка дежи | Крышка дежи | Корпус | Гидравлический узел |

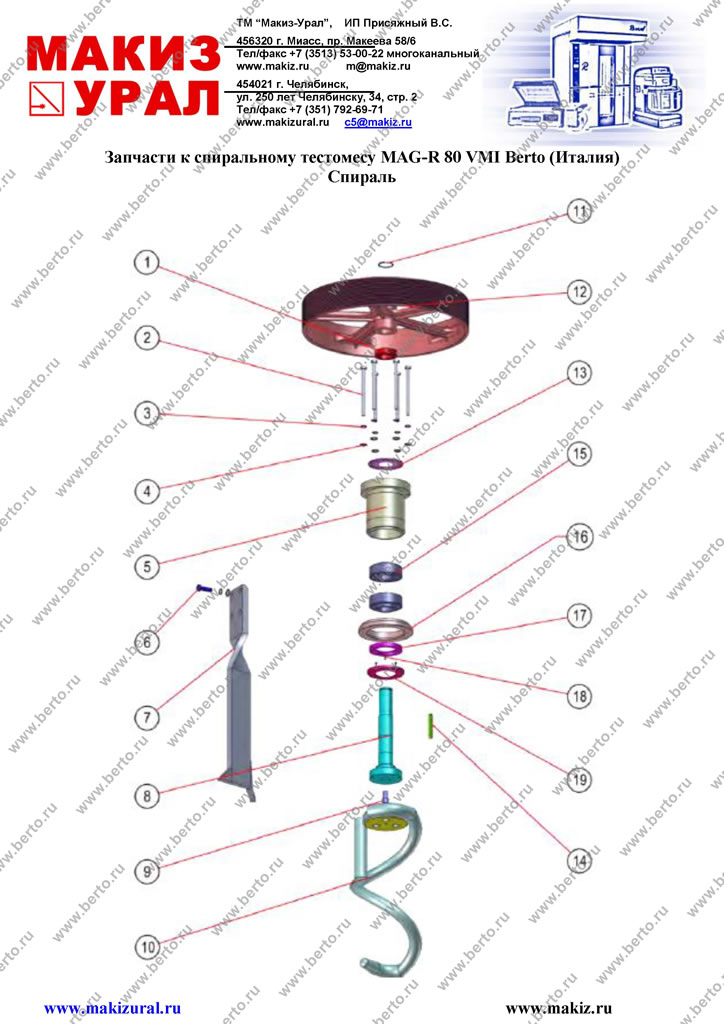

| Спираль - BVB305023 | |||
| Поз. | Описание | Кол. | Код |
| 1 | Стопорная гайка | 1 | BVB107003 |
| 2 | Опора вала | 1 | BVB163028 |
| 2 | Болт | 6 | BVBC01182 |
| 3 | Шайба | 6 | BVBC00085 |
| 4 | Шайба | 6 | BVBC00074 |
| 6 | Болт | 4 | BVBC00173 |
| 7 | Рассекатель | 1 | BVB177030 |
| 8 | Вал | 1 | BVB100069 |
| 9 | Болт | 3 | BVBC00028 |
| 10 | Спираль | 1 | BVB220025 |
| 11 | Стопорное кольцо ce 42 | 1 | BVBC01185 |
| 12 | Шкив | 1 | BVB180049 |
| 13 | Уплотняющая манжета | 1 | BVBC01181 |
| 14 | Шпонка | 1 | BVBC01184 |
| 15 | Подшипник | 2 | BVBC01176 |
| 16 | Запорное кольцо | 1 | BVB104017 |
| 17 | Уплотнительное кольцо | 1 | BVBC01177 |
| 18 | Болт | 3 | BVBC01130 |
| 19 | Защитное кольцо вала | 1 | BVB108007 |
| Смазочный материал | 0,008 | BVBC00353 | |
| Пневматическое соединение | 2 | BVBC01379 | |
| Входное отверстие | 1 | BVBC01135 | |
| Рукав | 1 | BVBC01136 | |
| Шайба | 4 | BVBC00075 | |
| Шайба | 4 | BVBC00086 | |
| Пневматическое соединение | 1 | BVBC01137 | |

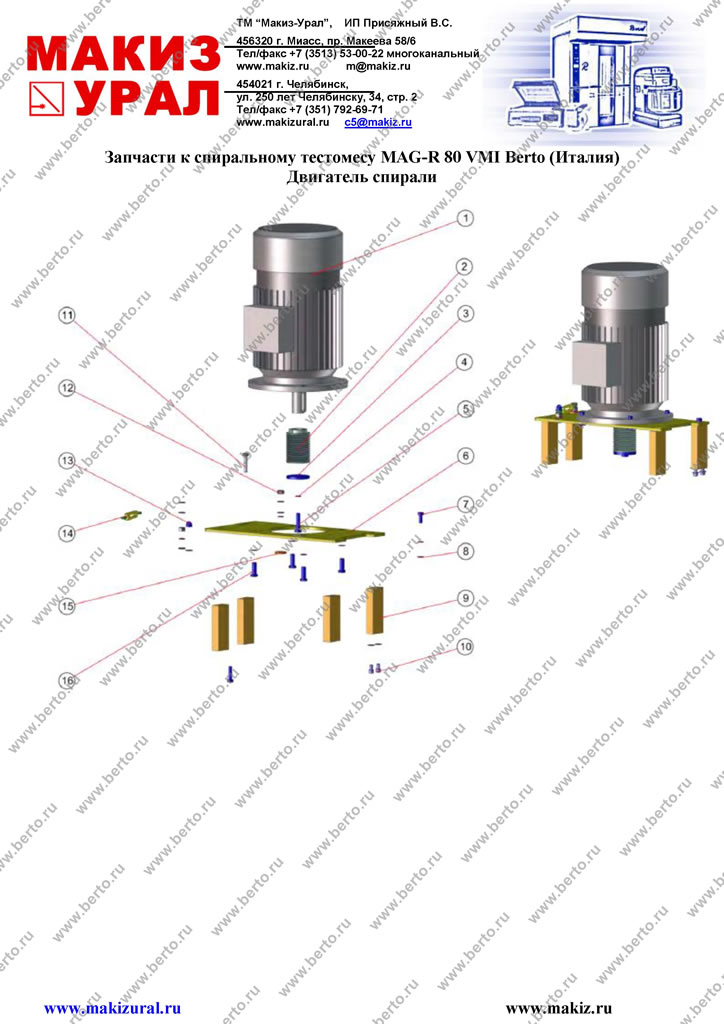

| Двигатель спирали - BVB305117 | |||
| Поз. | Описание | Кол. | Код |
| Шайба | 5 | BVBC00086 | |
| Шайба | 4 | BVBC00075 | |
| Болт | 1 | BVBC00578 | |
| Кабель | 1 | BVBE01181 | |
| Болт | 2 | BVBC01250 | |
| Фиксирующий штырь | 2 | BVB186096 | |
| 1 | Двигатель | 1 | BVBE00635 |
| 2 | Шкив | 1 | BVB183073 |
| 3 | Шайба | 1 | BVB211023 |
| 4 | |||
| 4 | Шайба | 5 | BVBC00085 |
| 5 | Болт | 1 | BVBC00174 |
| 6 | Пластина крепления двигателя | 1 | BVB231016 |
| 7 | Болт | 3 | BVBC00000 |
| 8 | Шайба | 15 | BVBC00074 |
| 9 | Блок | 4 | BVB113030 |
| 10 | Болт | 8 | BVBC00551 |
| 11 | Болт | 1 | BVBC00008 |
| 12 | Гайка | 2 | BVBC00247 |
| 13 | Гайка | 1 | BVBC00053 |
| 14 | Устройство натяжения | 1 | BVBC01180 |
| 16 | Шайба | 3 | BVB211011 |
| 17 | Болт | 4 | BVBC00015 |

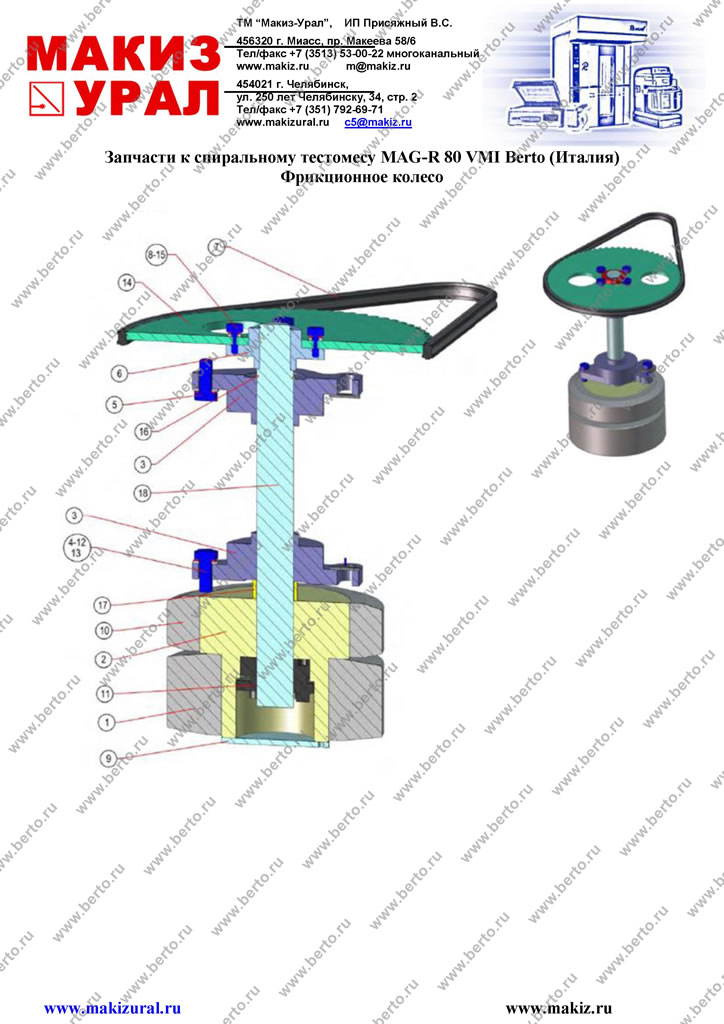

| Фрикционное колесо - BVB305313 | |||
| Поз. | Описание | Кол. | Код |
| Шайба | 4 | BVBC00073 | |
| Шайба | 4 | BVBC00521 | |
| Шпонка вала | 1 | BCL080730 | |
| 1 | Резиновая муфта | 1 | BVBC01154 |
| 2 | Опора резиновой муфты | 1 | BVB163029 |
| 3 | Подшипник | 2 | BVBC00250 |
| 4 | |||
| 4 | Шайба | 4 | BVBC00086 |
| 5 | Шайба | 2 | BVBC00075 |
| 6 | Суппорт | 1 | BVB163024 |
| 7 | Простая цепь | 1 | BVBC01299 |
| 8 | Кольцо | 1 | BVBC00057 |
| 9 | Защитный диск | 1 | BVB142021 |
| 10 | Резиновая муфта | 1 | BVBC01153 |
| 11 | Фиксатор | 1 | BVBC01212 |
| 12 | Шайба | 2 | BVBC00205 |
| 13 | Болт | 4 | BVBC00009 |
| 14 | Зубчатое колесо | 1 | BVB157013 |
| 15 | Болт | 4 | BVBC00576 |
| 16 | Стопорное кольцо | 1 | BVBC00246 |
| 17 | Фиксирующая скоба | 1 | BVB143042 |
| 18 | Вал | 1 | BVB100070 |

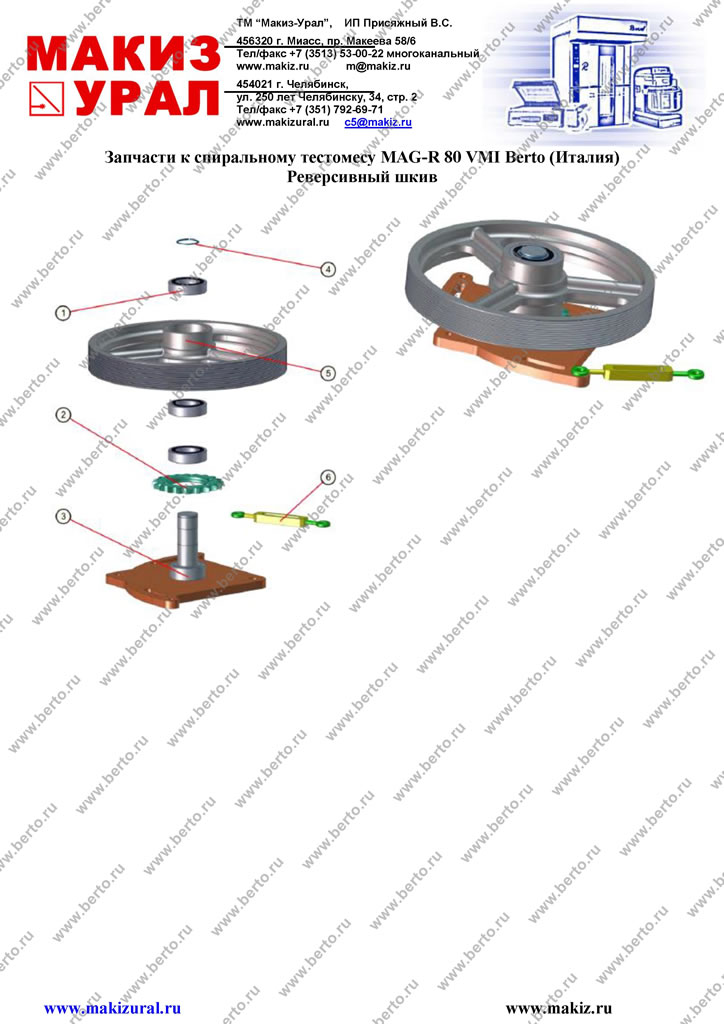

| Реверсивный шкив - BVB305312 | |||
| Поз. | Описание | Кол. | Код |
| Болт | 6 | BVBC00390 | |
| Шайба | 6 | BVBC00073 | |
| Шайба | 4 | BVBC00521 | |
| Болт | 3 | BVBC00487 | |
| Шайба | 2 | BVBC00376 | |
| Гайка | 2 | BVBC00048 | |
| Болт | 1 | BVBC01148 | |
| Болт | 1 | BVBC01159 | |
| 1 | Подшипник | 3 | BVBC01274 |
| 2 | Шестерня | 1 | BVB157011 |
| 3 | Суппорт | 1 | BVB216093 |
| 4 | |||
| 4 | Стопорное кольцо | 1 | BVBC00530 |
| 5 | Шкив | 1 | BVB180048 |
| 6 | Устройство натяжения | 1 | BVBC01158 |

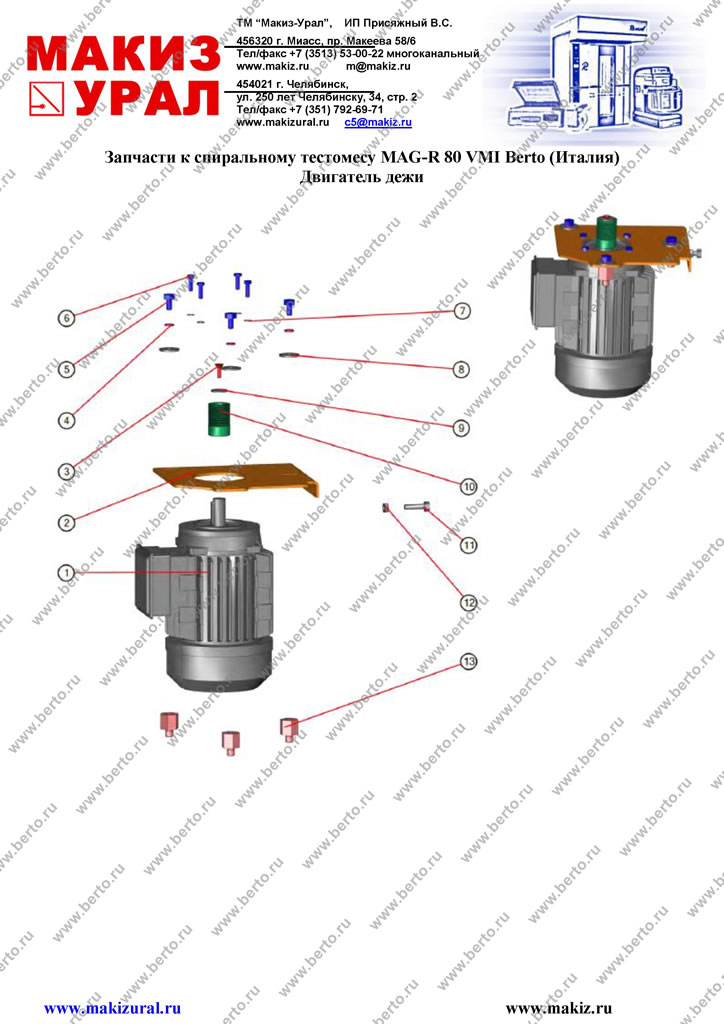

| Двигатель дежи - BVB305405 | |||
| Поз. | Описание | Кол. | Код |
| Кабель | 1 | BVBE00627 | |
| Рукав | 1 | BVBE01283 | |
| 1 | Двигатель | 1 | BVBE00822 |
| 2 | Пластина крепления двигателя | 1 | BVB191089 |
| 3 | Болт | 1 | BVBC00032 |
| 4 | |||
| 4 | Шайба | 3 | BVBC00521 |
| 5 | Болт | 3 | BVBC00005 |
| 6 | Болт | 4 | BVBC00352 |
| 7 | Шайба | 4 | BVBC00072 |
| 8 | Шайба | 1 | BVBC00486 |
| 9 | Шайба | 3 | BVBC00376 |
| 10 | Шкив | 1 | BVB183070 |
| 11 | Болт | 1 | BVBC00006 |
| 12 | Гайка | 1 | BVBC00048 |
| 13 | Винт | 3 | BVB186099 |

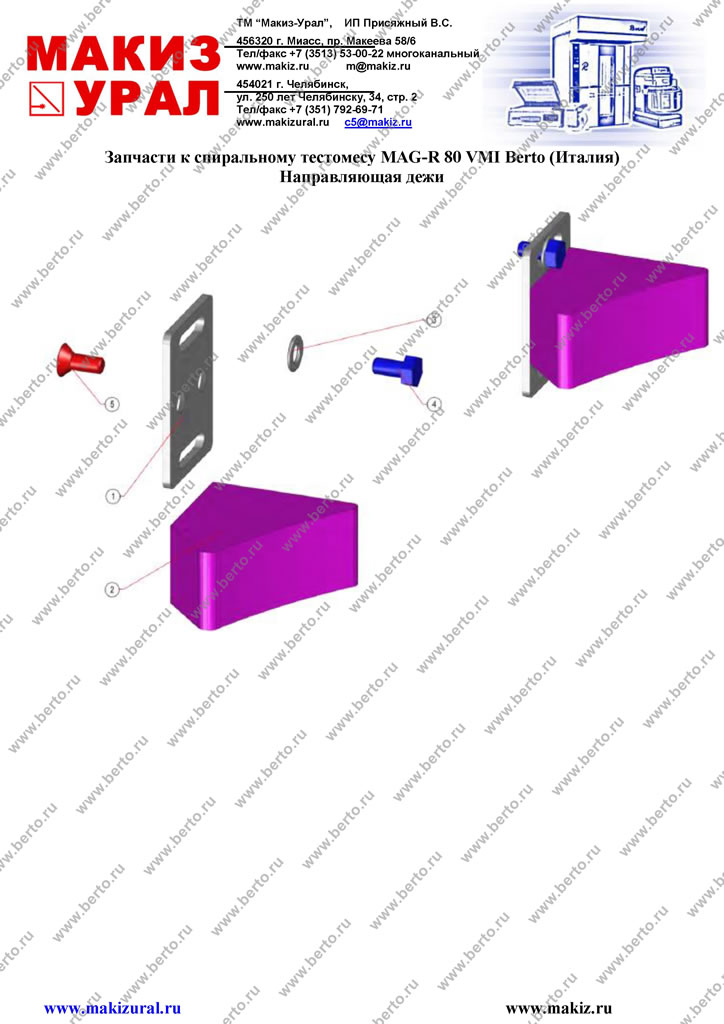

| Направляющая дежи - BVB305607 | |||
| Поз. | Описание | Кол. | Код |
| 1 | Крепежная пластина | 2 | BVB191090 |
| 2 | Направляющая дежи | 2 | BVB113034 |
| 5 | Болт | 4 | BVBC00030 |
| 4 | |||
| 3 | Шайба | 4 | BVBC00074 |
| 4 | Болт | 4 | BVBC00576 |

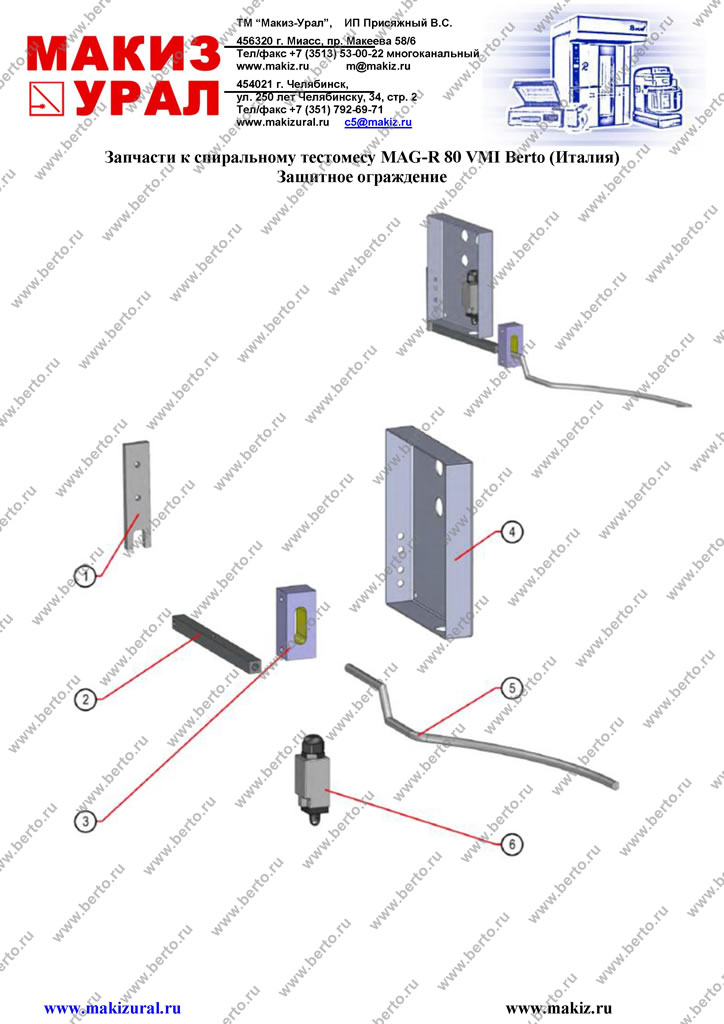

| Защитное ограждение - BVB305750 | |||
| Поз. | Описание | Кол. | Код |
| 4 | Защитный кожух | 1 | BVB208142-9007 |
| 2 | Рычаг | 1 | BVB161005 |
| 3 | Блок | 1 | BVB113037 |
| 1 | Крепежная пластина | 1 | BVB188166 |
| 5 | Рычаг | 1 | BVB161008 |
| 6 | Микровыключатель | 1 | BVBE00028 |

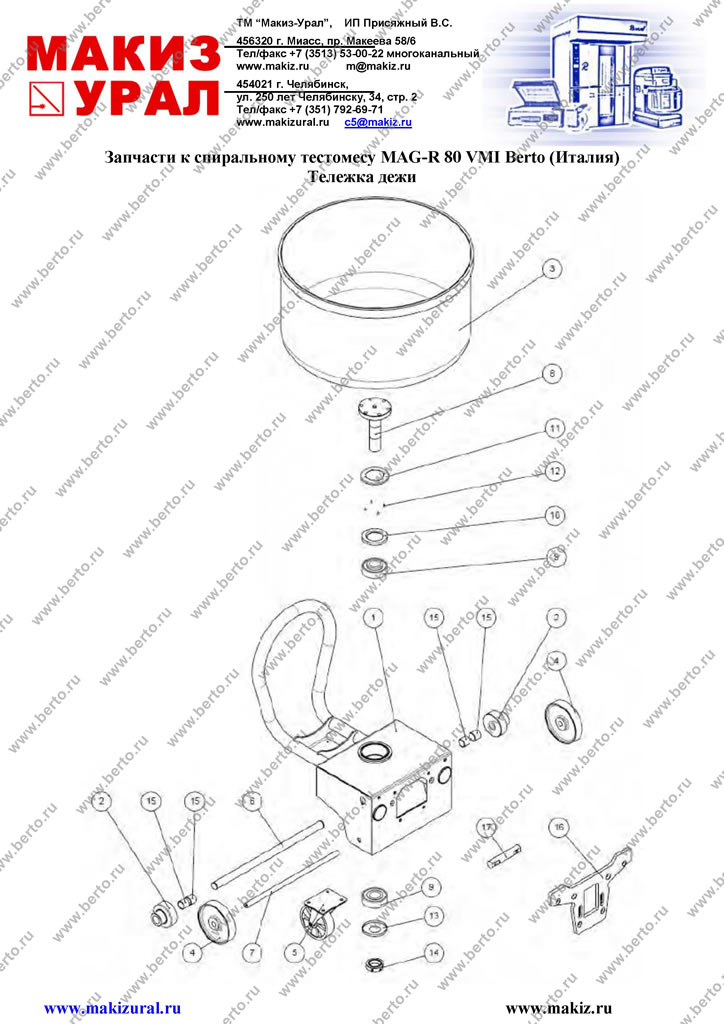

| Тележка дежи - BVB305208 | |||
| Поз. | Описание | Кол. | Код |
| 1 | Основание тележки – мод. 80 | 1 | BVB140013 |
| 2 | Центрирующее колесо тележки | 2 | BVB200014 |
| 3 | Дежа – мод. 80 | 1 | BVB261076 |
| 4 | |||
| 4 | Колеса тележки дежи | 2 | BVBC01175 |
| 5 | Поворотная опора с колесом | 1 | BVBC01142 |
| 6 | Ось для центрирующих колес | 1 | BVB186103 |
| 7 | Ось для колес тележки дежи | 1 | BVB186102 |
| 8 | Вал дежи | 1 | BVB100068 |
| 9 | Подшипник 32309 | 2 | BVBC01718 |
| 10 | Уплотнительное кольцо тип MIM (60x100x12) | 1 | BVBC01177 |
| 11 | Крышка вала дежи | 1 | BVB108006 |
| 12 | Болт | 4 | BVBC01130 |
| 13 | Уплотнительное кольцо NILOS 32309 тип AV | 1 | BVBC01178 |
| 14 | Стопорная гайка | 1 | BVB107003 |
| 15 | Самосмазывающаяся втулка | 4 | BVBC01222 |
| 16 | Крепежная пластина для крюка | 1 | BVB191179 |
| 17 | Ось для крюка | 1 | BVB186155 |

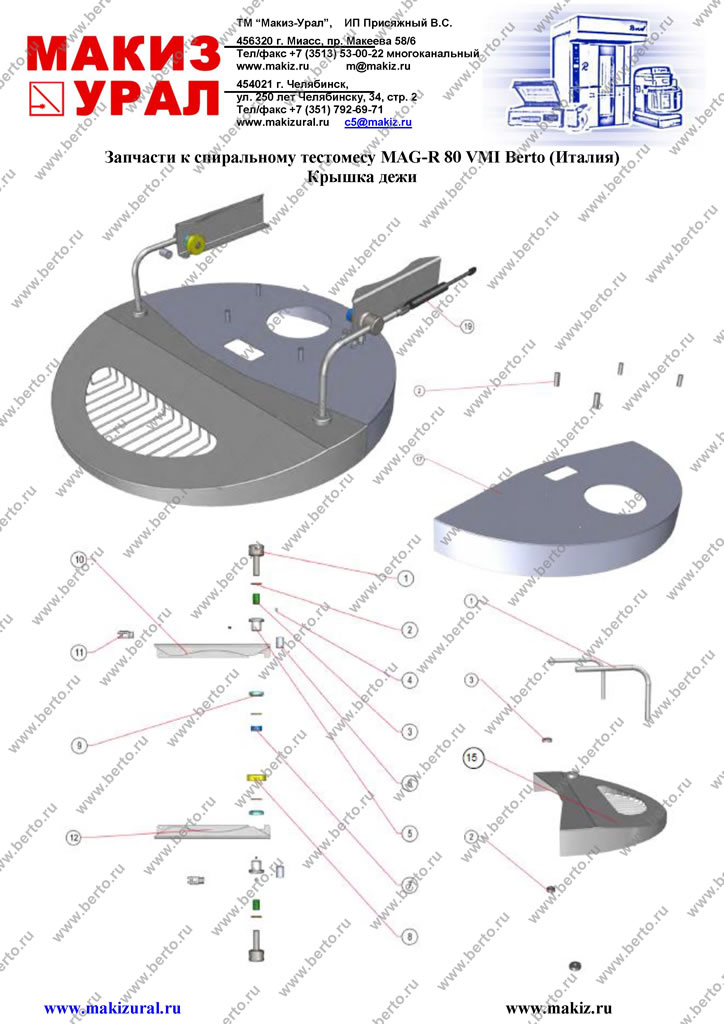

| Крышка дежи - BVB305729 | |||
| Поз. | Описание | Кол. | Код |
| Замыкающая пластинка | 2 | BVB159262 | |
| Болт | 6 | BVBC00003 | |
| Шайба | 6 | BVBC00072 | |
| Суппорт | 2 | BVB234031 | |
| Втулка | 4 | BVB116055 | |
| Болт | 4 | BVBC00352 | |
| Шайба | 4 | BVBC00373 | |
| Болт | 2 | BVBC00594 | |
| Гайка | 2 | BVBC00242 | |
| Задняя втулка | 2 | BVB116061 | |
| Спица | 2 | BVBC00889 | |
| Болт | 3 | BVBC00042 | |
| Втулка | 2 | BVB116032 | |
| 1 | Ось подъемной крышки | 2 | BVB186088 |
| 2 | Шайба | 4 | BVBC00240 |
| 3 | Втулка | 2 | BVBC00864 |
| 4 | |||
| 4 | Болт | 2 | BVBC01072 |
| 5 | Втулка | 2 | BVB116040 |
| 6 | Эксцентриковый стопор | 2 | BVB116001 |
| 7 | Зажимная втулка | 1 | BVBC00960 |
| 8 | Кулачек | 1 | BVB131001 |
| 9 | Гайка | 2 | BVBC00839 |
| 10 | Суппорт оси | 1 | BVB234033-9007 |
| 11 | Вилочный соединитель | 2 | BVBC01108 |
| 12 | Суппорт оси | 1 | BVB234034 |
| 13 | Ручка | 2 | BVB118078 |
| 14 | Шайба | 2 | BVB211001 |
| 15 | Подъемная крышка | 1 | BVB202052 |
| 16 | Ось | 2 | BVB186004 |
| 17 | Фиксированная крышка | 1 | BVB205039 |
| 18 | Ось | 4 | BVB186115 |
| 19 | Цилиндр | 2 | BVBC01209 |

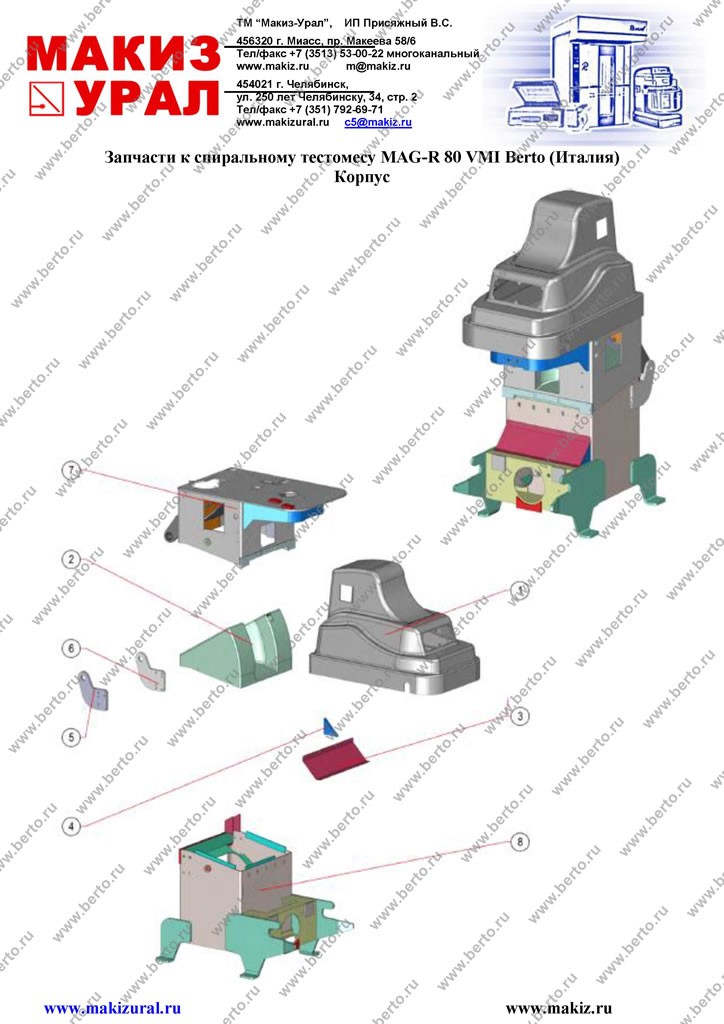

| Корпус - BVB306121 | |||
| Поз. | Описание | Кол. | Код |
| 1 | Верхняя крышка | 1 | BVB125059 |
| 2 | Внутренняя защитная крышка | 1 | BVB208111 |
| 3 | Усилительная пластина | 1 | BVB159131 |
| 4 | |||
| 4 | Усилительная пластина | 2 | BVB188131 |
| 5 | Пластина | 1 | BVB191094-9007 |
| 6 | Пластина | 1 | BVB191093-9007 |
| 7 | Траверса | 1 | BVB247047-9007 |
| 8 | Рама | 1 | BVB285076-9007 |
| Задняя внутренняя защитная крышка | 1 | BVB208112-9007 | |
| Крепёжная пластина | 2 | BVB159132 | |
| Предохранительный стержень | 1 | BVBC01172 | |
| Гайка | 2 | BVBC01189 | |
| Гайка | 2 | BVBC01171 | |
| Ось | 1 | BVB100071 | |
| Болт | 4 | BVBC01078 | |
| Шайба | 16 | BVBC00075 | |
| Болт | 8 | BVBC00794 | |
| Болт | 5 | BVBC01192 | |
| Пластина | 1 | BVB188142-9007 | |
| Втулка | 2 | BVBC01193 | |
| Болт | 8 | BVBC01245 | |
| Болт | 4 | BVBC00504 | |
| Болт | 6 | BVBC00807 | |
| Каучуковая пластина | 0,9 | BVBC01240 | |
| Шайба | 6 | BVBC00071 | |
| Болт | 6 | BVBC00002 | |
| Шайба | 4 | BVBC00373 | |
| Шайба | 2 | BVBC00511 | |
| Болт | 2 | BVBC00440 | |
| Суппорт | 1 | BVB234038 | |
| Вентилятор | 1 | BVBE00845 | |
| Шайба | 8 | BVB211027 | |
| Шайба | 4 | BVB211028 | |
| Микроперекльчатель | 1 | BVBE00028 | |
| Болт | 2 | BVBC00022 | |
| Шайба | 2 | BVBC00071 | |
| Шайба | 2 | BVBC00084 | |
| Защитный кожух | 1 | BVB208170-9007 | |
| Болт | 4 | BVBC00236 | |
| Кулачек | 1 | BVB131007 | |
| Прокладка | 1 | BVB188177 | |
| Болт | 2 | BVBC00003 | |

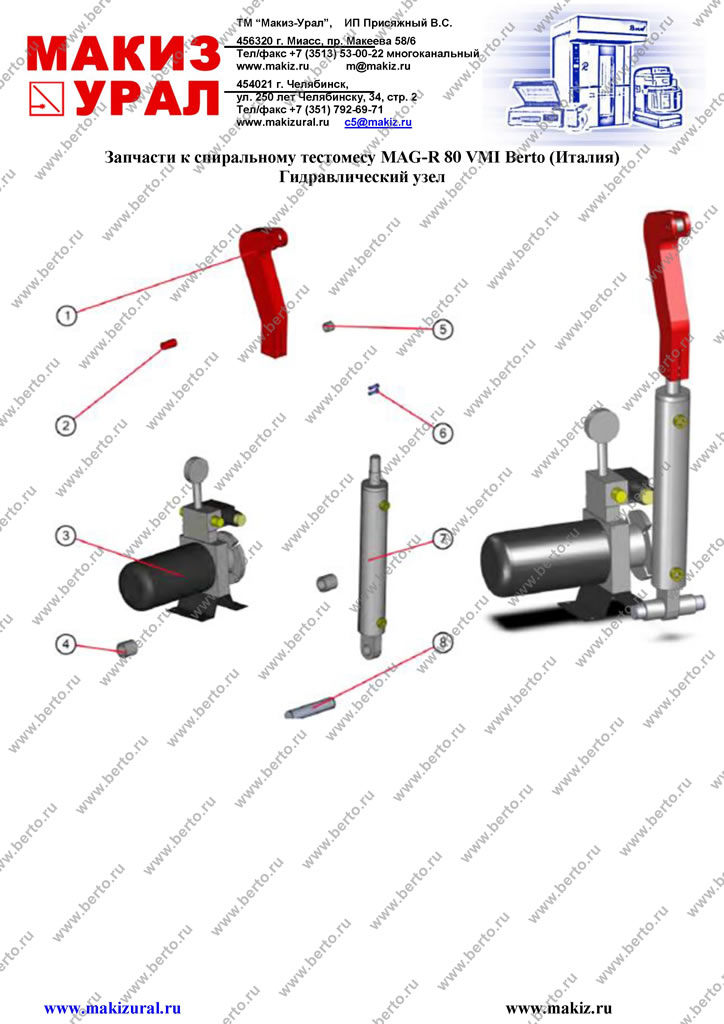

| Гидравлический узел | |||
| Поз. | Описание | Кол. | Код |
| 4 | Блок | 1 | BVBC01341 |
| 7 | Гидроцилиндр | 1 | BVBC01346 |
| Ремкомплект | 1 | BVBC01349 | |
| Гидроцилиндр | 1 | BVBC01348 | |
| 1 | Гидроцилиндр | 1 | BVBC01344 |
| 2 | Крюк | 1 | BVB154006 |
| Ось | 1 | BVB186100 | |
| Шайба | 2 | BVBC00376 | |
| Болт | 2 | BVBC00005 | |
| 6 | Болт | 2 | BVBC01167 |
| 8 | Ось | 1 | BVB186151 |
| 4 | Скоба | 2 | BVB143044 |
| Стабилизатор давления | 2 | BVBE00919 | |
| 5 | Втулка | 1 | BVBC01191 |
| Кабель | 1 | BVBE00977 | |
| Рукав | 1 | BVBE01283 | |
| Гидравлическое соединение | 2 | BVBC00869 | |
