Запасные части для тестомесов VMI-Berto Италия серии MAG модель 120L
 |
 |
 |
 |
 |
| Общий вид - 1 | Общий вид - 2 | Узел крепления месильного органа | Двигатель вращения месильного органа | Суппорт дежи |
 |
 |
 |
 |
 |
| Направляющий ролик дежии | Приводной механизм + двигатель вращения дежи | Корпус | Защитная решетка дежи | Защитная решетка дежи - деталировка |

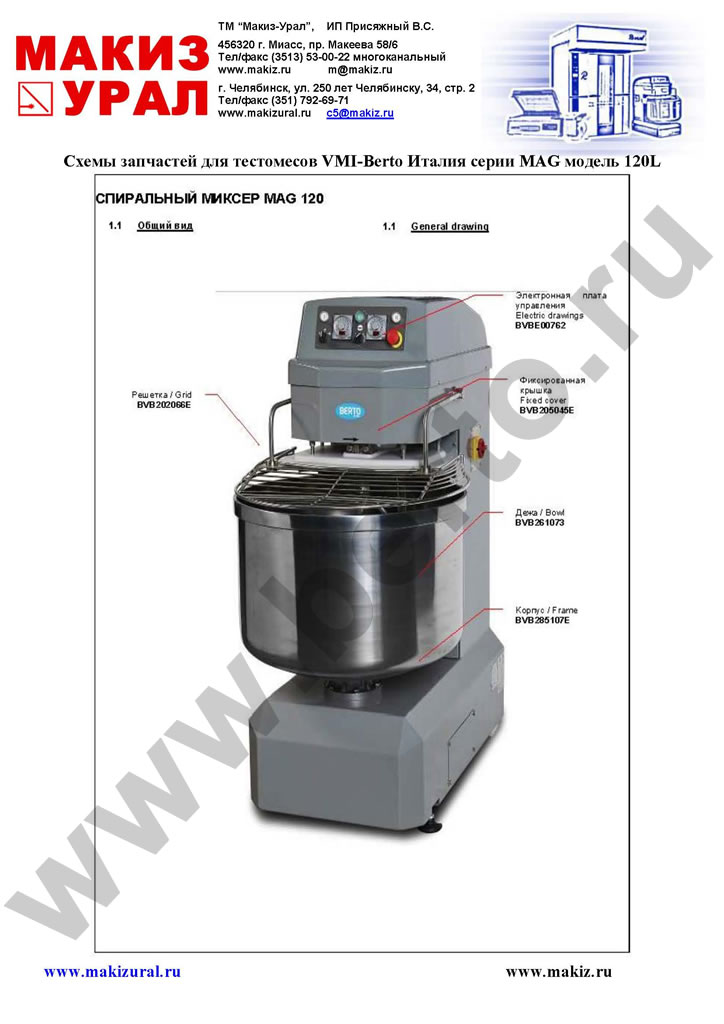

| Общий вид - 1 | ||
| Решетка | Grid | BVB202066E |
| Электронная плата управления | Electric drawings | BVBE00762 |
| Фиксированная крышка | Fixed cover | BVB205045E |
| Дежа | Bowl | BVB261073 |
| Корпус | Frame | BVB285107E |

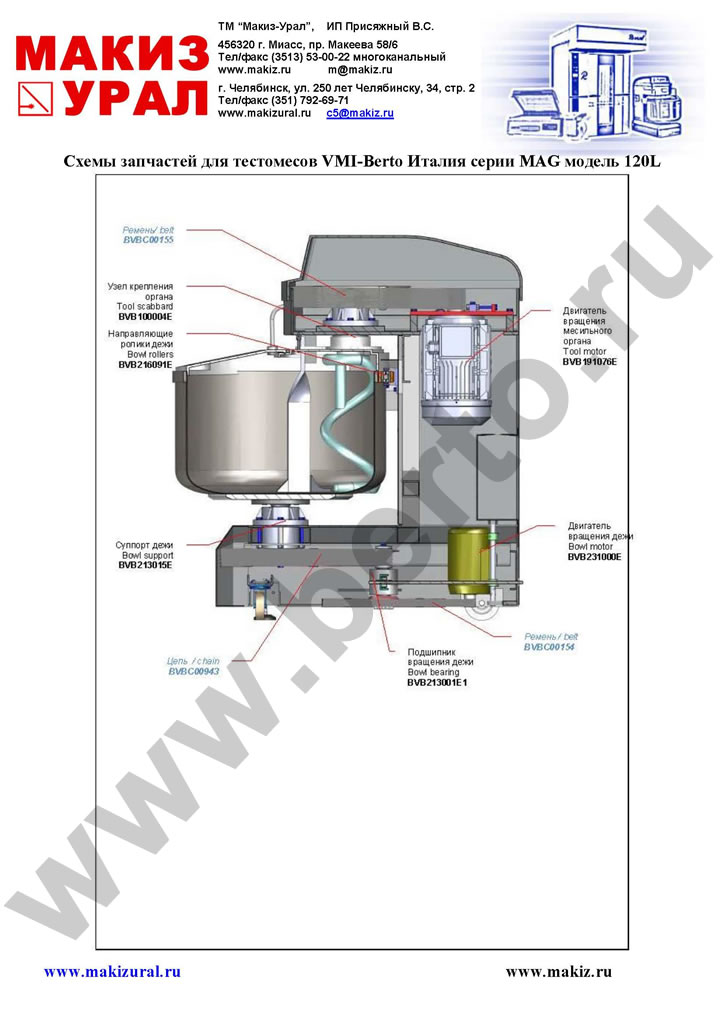

| Общий вид - 2 | ||
| Ремень | belt | BVBC00155 |
| Узел крепления органа | Tool scabbard | BVB100004E |
| Направляющие ролики дежи | Bowl rollers | BVB216091E |
| Суппорт дежи | Bowl support | BVB213015E |
| Цепь | chain | BVBC00943 |
| Подшипник вращения дежи | Bowl bearing | BVB213001E1 |
| Ремень | belt | BVBC00154 |
| Двигатель вращения дежи | Bowl motor | BVB231000E |
| Двигатель вращения месильного органа | Tool motor | BVB191076E |

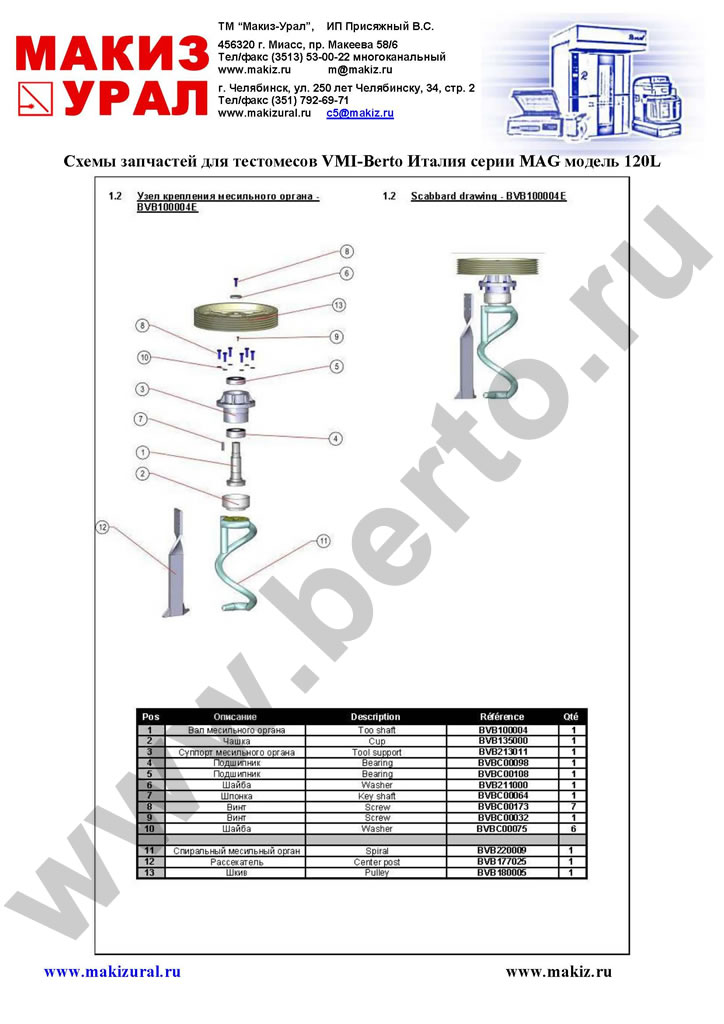

| Узел крепления месильного органа - BVB100004E | ||||
| Scabbard drawing - BVB100004E | Pos | Описание | Description | Référence | Qté |
| 1 | Вал месильного органа | Too shaft | BVB100004 | 1 |
| 2 | Чашка | Cup | BVB135000 | 1 |
| 3 | Суппорт месильного органа | Tool support | BVB213011 | 1 |
| 4 | Подшипник | Bearing | BVBC00098 | 1 |
| 5 | Подшипник | Bearing | BVBC00108 | 1 |
| 6 | Шайба | Washer | BVB211000 | 1 |
| 7 | Шпонка | Key shaft | BVBC00064 | 1 |
| 8 | Винт | Screw | BVBC00173 | 7 |
| 9 | Винт | Screw | BVBC00032 | 1 |
| 10 | Шайба | Washer | BVBC00075 | 6 |
| 11 | Спиральный месильный орган | Spiral | BVB220009 | 1 |
| 12 | Рассекатель | Center post | BVB177025 | 1 |
| 13 | Шкив | Pulley | BVB180005 | 1 |

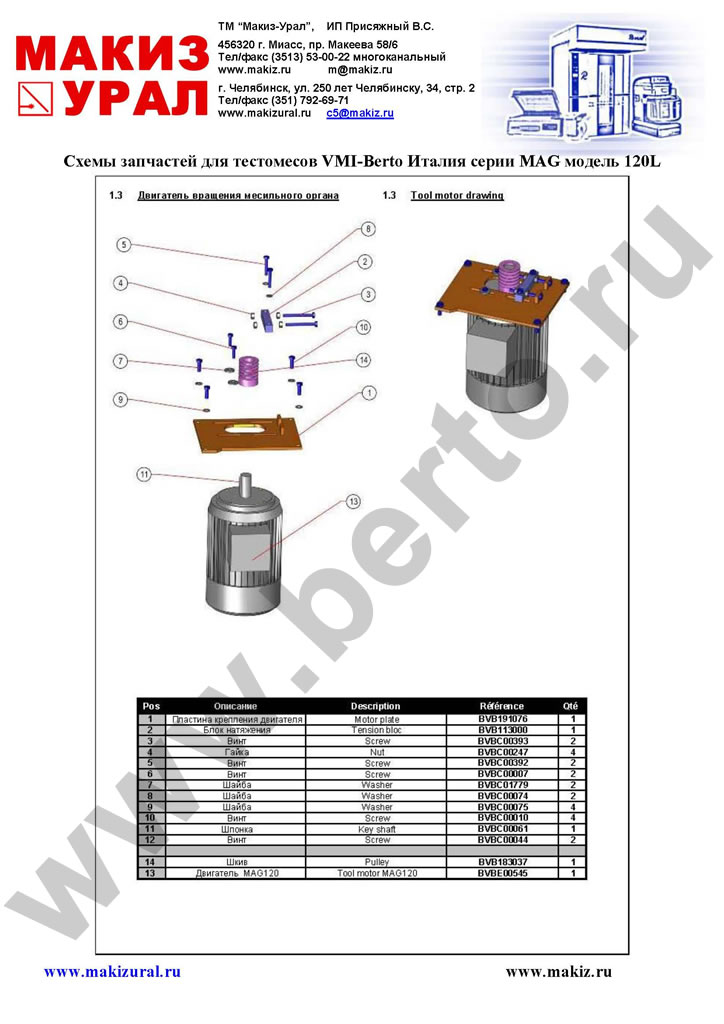

| Двигатель вращения месильного органа | ||||
| Tool motor drawing | Pos | Описание | Description | Référence | Qté |
| 1 | Пластина крепления двигателя | Motor plate | BVB191076 | 1 |
| 2 | Блок натяжения | Tension bloc | BVB113000 | 1 |
| 3 | Винт | Screw | BVBC00393 | 2 |
| 4 | Гайка | Nut | BVBC00247 | 4 |
| 5 | Винт | Screw | BVBC00392 | 2 |
| 6 | Винт | Screw | BVBC00007 | 2 |
| 7 | Шайба | Washer | BVBC01779 | 2 |
| 8 | Шайба | Washer | BVBC00074 | 2 |
| 9 | Шайба | Washer | BVBC00075 | 4 |
| 10 | Винт | Screw | BVBC00010 | 4 |
| 11 | Шпонка | Key shaft | BVBC00061 | 1 |
| 12 | Винт | Screw | BVBC00044 | 2 |
| 14 | Шкив | Pulley | BVB183037 | 1 |
| 13 | Двигатель MAG120 | Tool motor MAG120 | BVBE00545 | 1 |

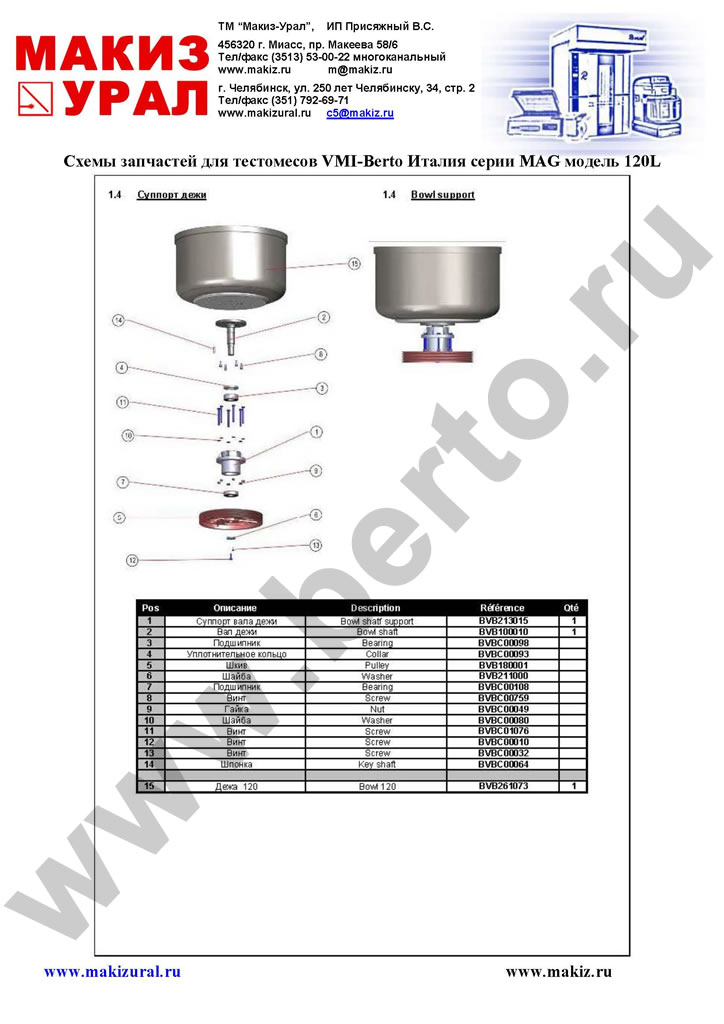

| Суппорт дежи | ||||
| Bowl support | Pos | Описание | Description | Référence | Qté |
| 1 | Суппорт вала дежи | Bowl shatf support | BVB213015 | 1 |
| 2 | Вал дежи | Bowl shaft | BVB100010 | 1 |
| 3 | Подшипник | Bearing | BVBC00098 | |
| 4 | Уплотнительное кольцо | Collar | BVBC00093 | |
| 5 | Шкив | Pulley | BVB180001 | |
| 6 | Шайба | Washer | BVB211000 | |
| 7 | Подшипник | Bearing | BVBC00108 | |
| 8 | Винт | Screw | BVBC00759 | |
| 9 | Гайка | Nut | BVBC00049 | |
| 10 | Шайба | Washer | BVBC00080 | |
| 11 | Винт | Screw | BVBC01076 | |
| 12 | Винт | Screw | BVBC00010 | |
| 13 | Винт | Screw | BVBC00032 | |
| 14 | Шпонка | Key shaft | BVBC00064 | |
| 15 | Дежа 120 | Bowl 120 | BVB261073 | 1 |

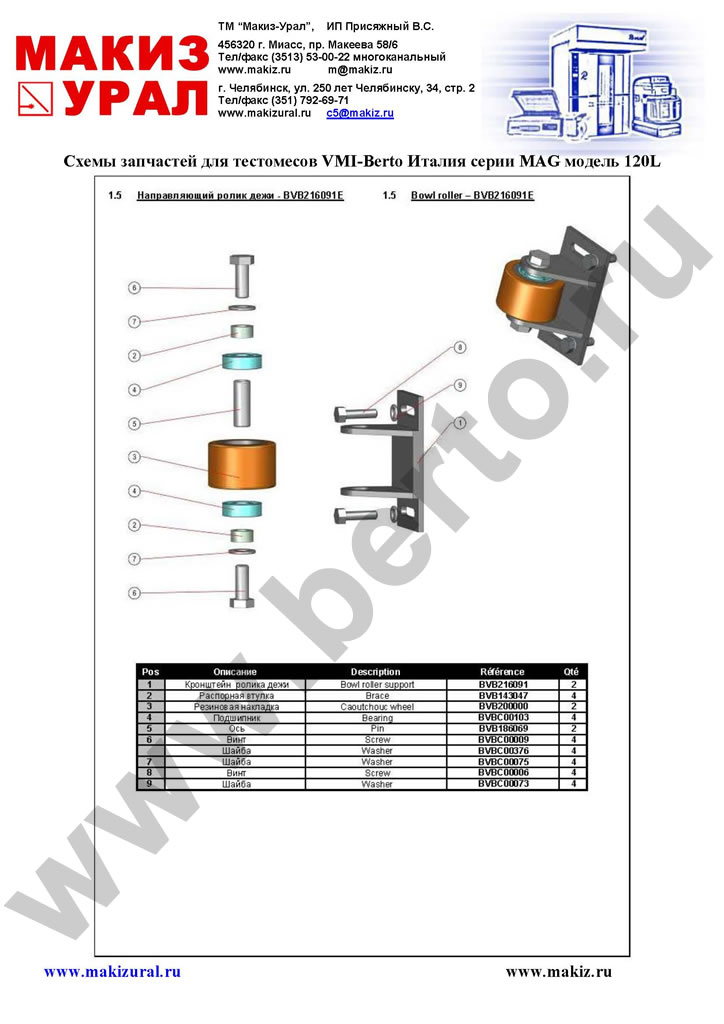

| Направляющий ролик дежи - BVB216091E | ||||
| Bowl roller – BVB216091E | Pos | Описание | Description | Référence | Qté |
| 1 | Кронштейн ролика дежи | Bowl roller support | BVB216091 | 2 |
| 2 | Распорная втулка | Brace | BVB143047 | 4 |
| 3 | Резиновая накладка | Caoutchouc wheel | BVB200000 | 2 |
| 4 | Подшипник | Bearing | BVBC00103 | 4 |
| 5 | Ось | Pin | BVB186069 | 2 |
| 6 | Винт | Screw | BVBC00009 | 4 |
| Шайба | Washer | BVBC00376 | 4 | |
| 7 | Шайба | Washer | BVBC00075 | 4 |
| 8 | Винт | Screw | BVBC00006 | 4 |
| 9 | Шайба | Washer | BVBC00073 | 4 |

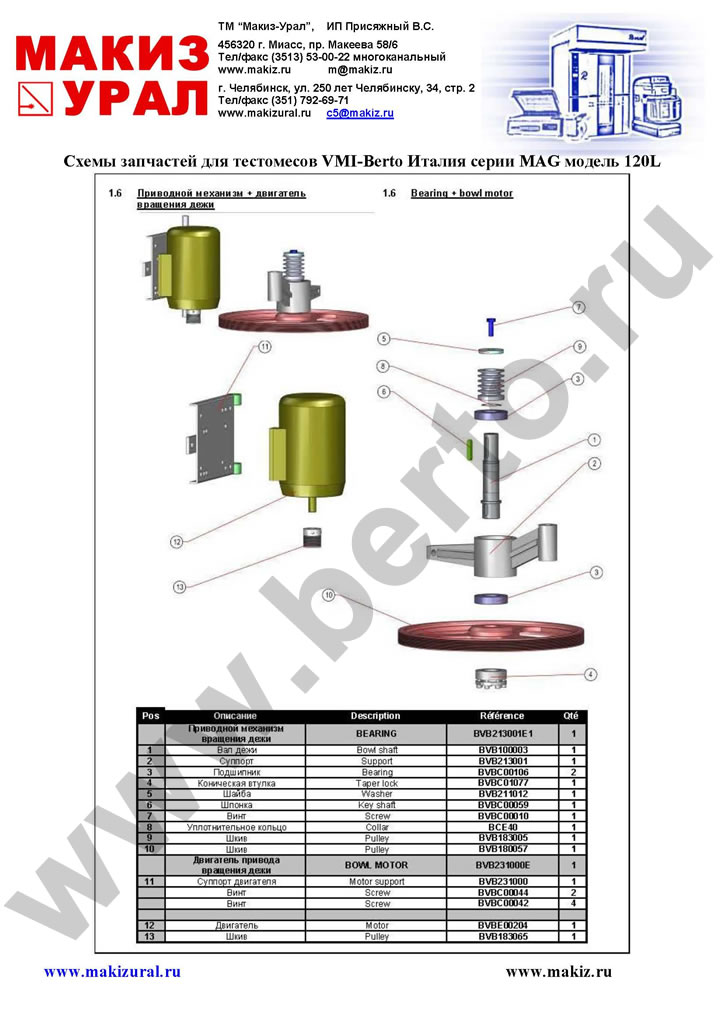

| Приводной механизм + двигатель вращения дежи | ||||
| Bearing + bowl motor | Pos | Описание | Description | Référence | Qté |
| Приводной механизм вращения дежи | BEARING | BVB213001E1 | 1 | |
| 1 | Вал дежи | Bowl shaft | BVB100003 | 1 |
| 2 | Суппорт | Support | BVB213001 | 1 |
| 3 | Подшипник | Bearing | BVBC00106 | 2 |
| 4 | Коническая втулка | Taper lock | BVBC01077 | 1 |
| 5 | Шайба | Washer | BVB211012 | 1 |
| 6 | Шпонка | Key shaft | BVBC00059 | 1 |
| 7 | Винт | Screw | BVBC00010 | 1 |
| 8 | Уплотнительное кольцо | Collar | BCE40 | 1 |
| 9 | Шкив | Pulley | BVB183005 | 1 |
| 10 | Шкив | Pulley | BVB180057 | 1 |
| Двигатель привода вращения дежи | BOWL MOTOR | BVB231000E | 1 | |
| 11 | Суппорт двигателя | Motor support | BVB231000 | 1 |
| Винт | Screw | BVBC00044 | 2 | |
| Винт | Screw | BVBC00042 | 4 | |
| 12 | Двигатель | Motor | BVBE00204 | 1 |
| 13 | Шкив | Pulley | BVB183065 | 1 |

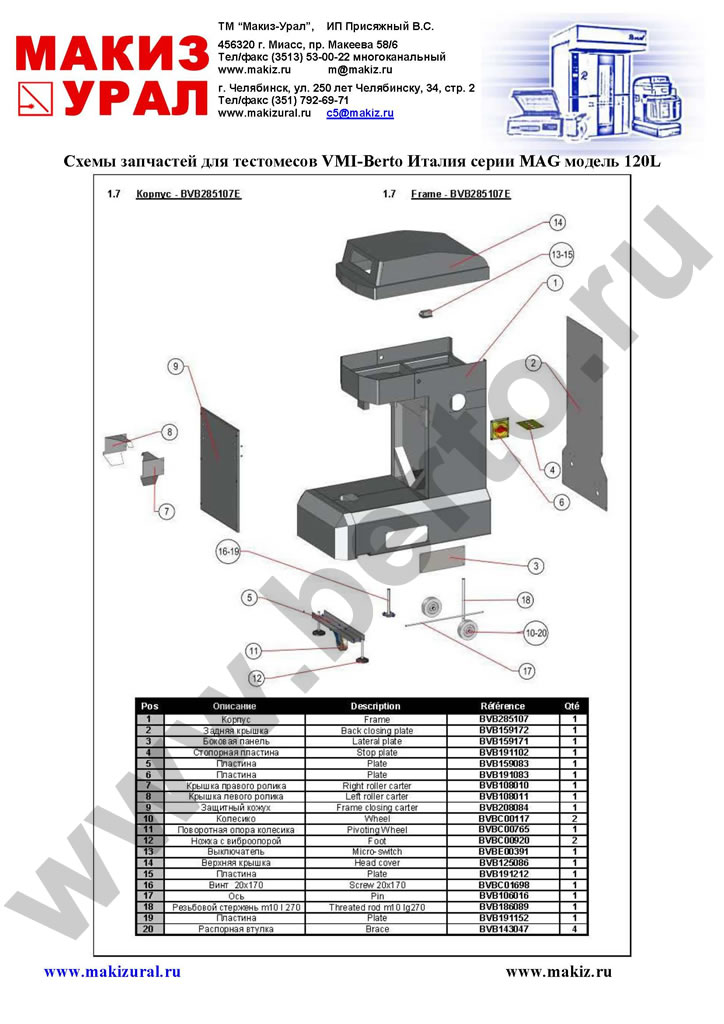

| Корпус - BVB285107E | ||||
| Frame - BVB285107E | Pos | Описание | Description | Référence | Qté |
| 1 | Корпус | Frame | BVB285107 | 1 |
| 2 | Задняя крышка | Back closing plate | BVB159172 | 1 |
| 3 | Боковая панель | Lateral plate | BVB159171 | 1 |
| 4 | Стопорная пластина | Stop plate | BVB191102 | 1 |
| 5 | Пластина | Plate | BVB159083 | 1 |
| 6 | Пластина | Plate | BVB191083 | 1 |
| 7 | Крышка правого ролика | Right roller carter | BVB108010 | 1 |
| 8 | Крышка левого ролика | Left roller carter | BVB108011 | 1 |
| 9 | Защитный кожух | Frame closing carter | BVB208084 | 1 |
| 10 | Колесико | Wheel | BVBC00117 | 2 |
| 11 | Поворотная опора колесика | Pivoting Wheel | BVBC00765 | 1 |
| 12 | Ножка с виброопорой | Foot | BVBC00920 | 2 |
| 13 | Выключатель | Micro-switch | BVBE00391 | 1 |
| 14 | Верхняя крышка | Head cover | BVB125086 | 1 |
| 15 | Пластина | Plate | BVB191212 | 1 |
| 16 | Винт 20x170 | Screw 20x170 | BVBC01698 | 1 |
| 17 | Ось | Pin | BVB106016 | 1 |
| 18 | Резьбовой стержень m10 l 270 | Threated rod m10 lg270 | BVB186089 | 1 |
| 19 | Пластина | Plate | BVB191152 | 1 |
| 20 | Распорная втулка | Brace | BVB143047 | 4 |

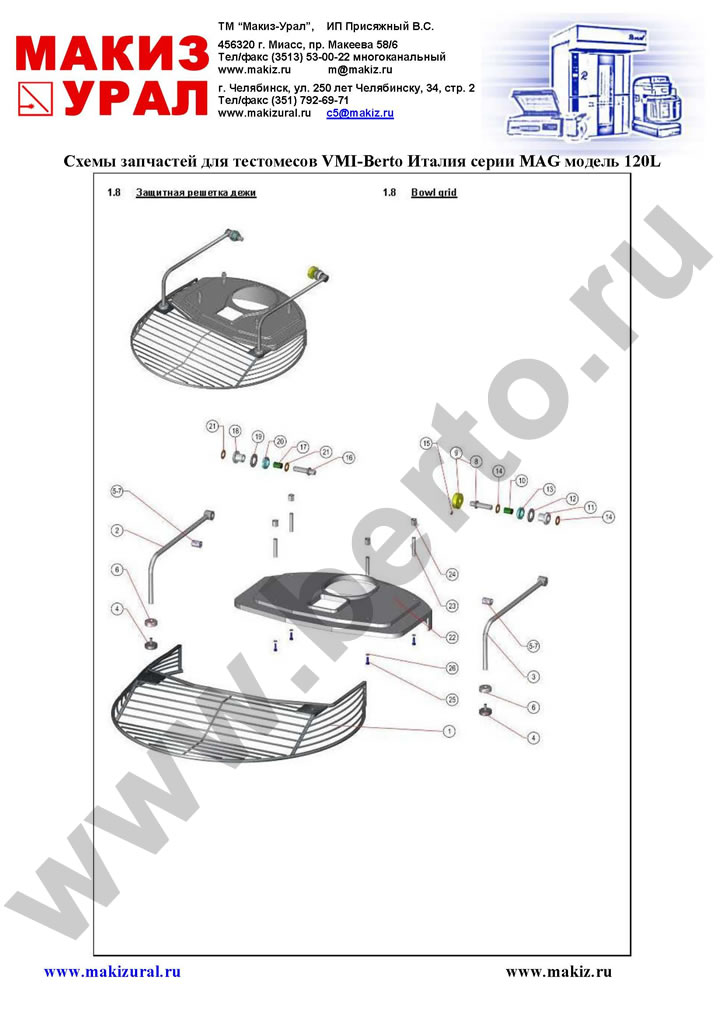

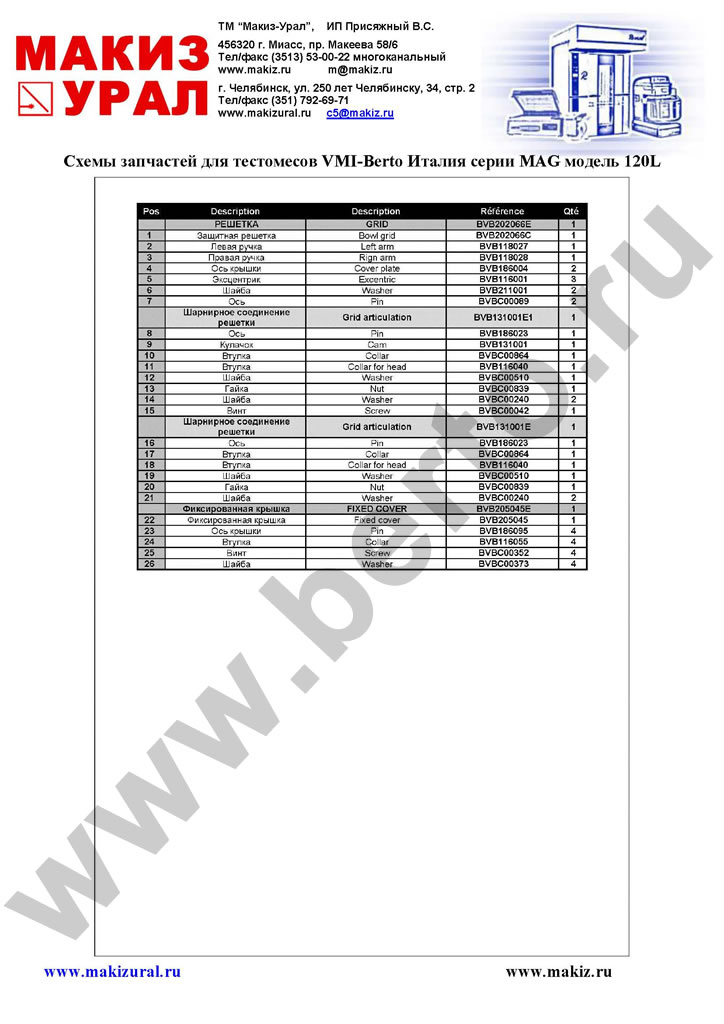

| Защитная решетка дежи | ||||
| Bowl grid | Pos | Описание | Description | Référence | Qté |
| РЕШЕТКА | GRID | BVB202066E | 1 | |
| 1 | Защитная решетка | Bowl grid | BVB202066C | 1 |
| 2 | Левая ручка | Left arm | BVB118027 | 1 |
| 3 | Правая ручка | Rign arm | BVB118028 | 1 |
| 4 | Ось крышки | Cover plate | BVB186004 | 2 |
| 5 | Эксцентрик | Excentric | BVB116001 | 3 |
| 6 | Шайба | Washer | BVB211001 | 2 |
| 7 | Ось | Pin | BVBC00089 | 2 |
| Шарнирное соединение решетки | Grid articulation | BVB131001E1 | 1 | |
| 8 | Ось | Pin | BVB186023 | 1 |
| 9 | Кулачок | Cam | BVB131001 | 1 |
| 10 | Втулка | Collar | BVBC00864 | 1 |
| 11 | Втулка | Collar for head | BVB116040 | 1 |
| 12 | Шайба | Washer | BVBC00510 | 1 |
| 13 | Гайка | Nut | BVBC00839 | 1 |
| 14 | Шайба | Washer | BVBC00240 | 2 |
| 15 | Винт | Screw | BVBC00042 | 1 |
| Шарнирное соединение решетки | Grid articulation | BVB131001E | 1 | |
| 16 | Ось | Pin | BVB186023 | 1 |
| 17 | Втулка | Collar | BVBC00864 | 1 |
| 18 | Втулка | Collar for head | BVB116040 | 1 |
| 19 | Шайба | Washer | BVBC00510 | 1 |
| 20 | Гайка | Nut | BVBC00839 | 1 |
| 21 | Шайба | Washer | BVBC00240 | 2 |
| Фиксированная крышка | FIXED COVER | BVB205045E | 1 | |
| 22 | Фиксированная крышка | Fixed cover | BVB205045 | 1 |
| 23 | Ось крышки | Pin | BVB186095 | 4 |
| 24 | Втулка | Collar | BVB116055 | 4 |
| 25 | Винт | Screw | BVBC00352 | 4 |
| 26 | Шайба | Washer | BVBC00373 | 4 |
