Запасные части для тестомесов VMI-Berto Италия серии FBF модель 60
 |
 |
 |
 |
 |

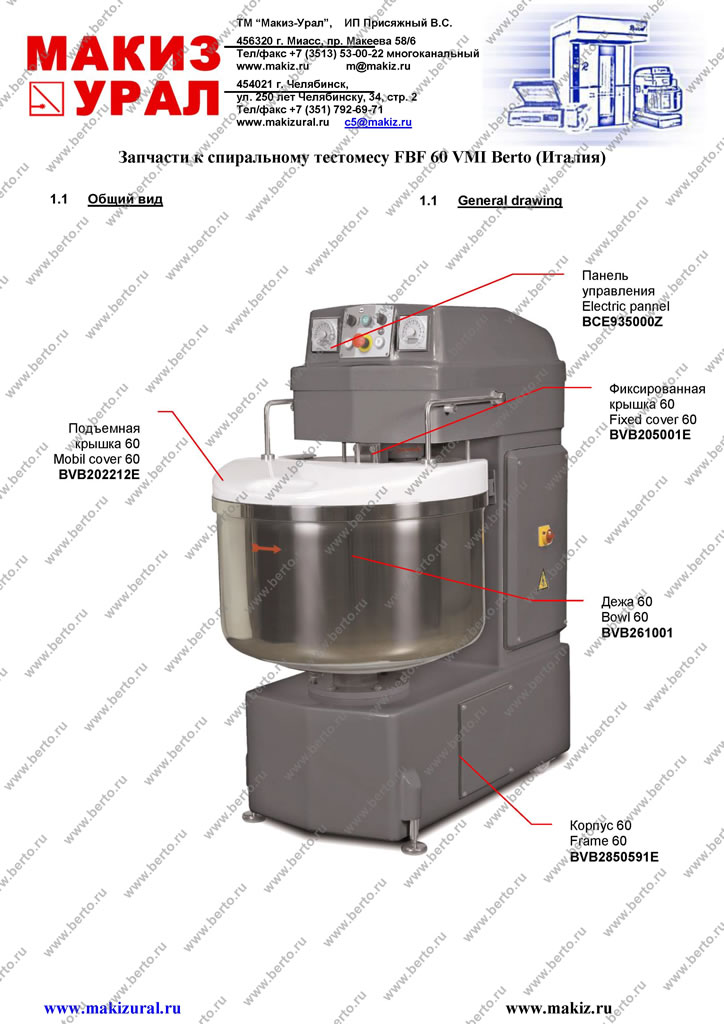

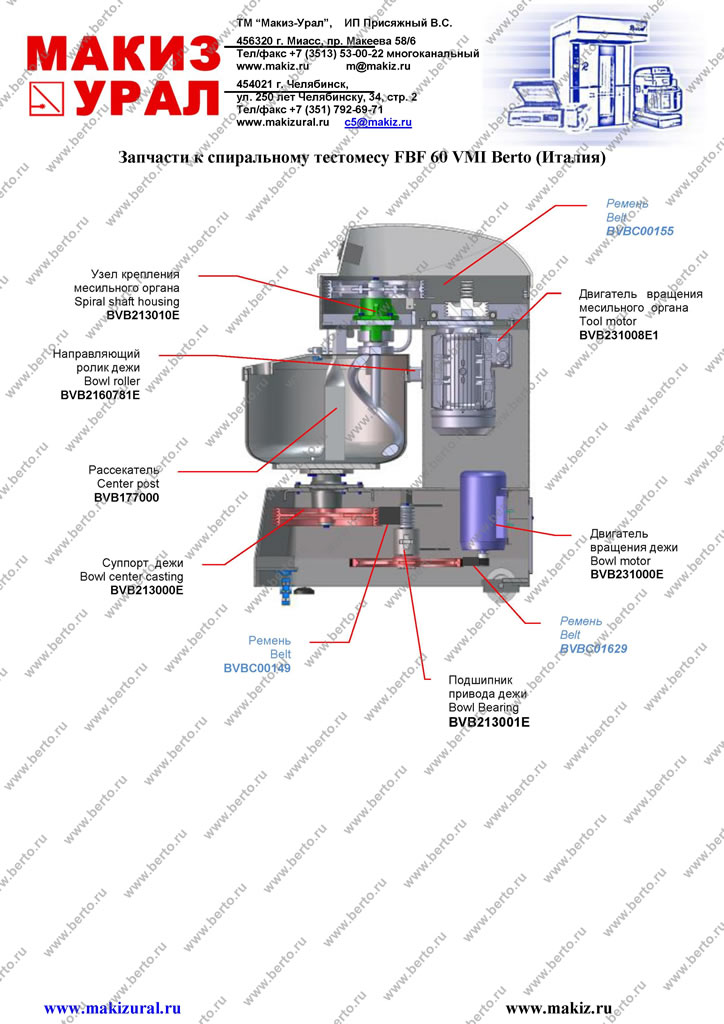

| Общий вид - 1 | Общий вид - 2 | Суппорт дежи | Приводной механизм + двигатель вращения дежи | Крышка дежи |
 |
 |
 |
 |
|
| Корпус | Двигатель вращения месильного органа | Направляющий ролик дежи | Узел крепления месильного органа |

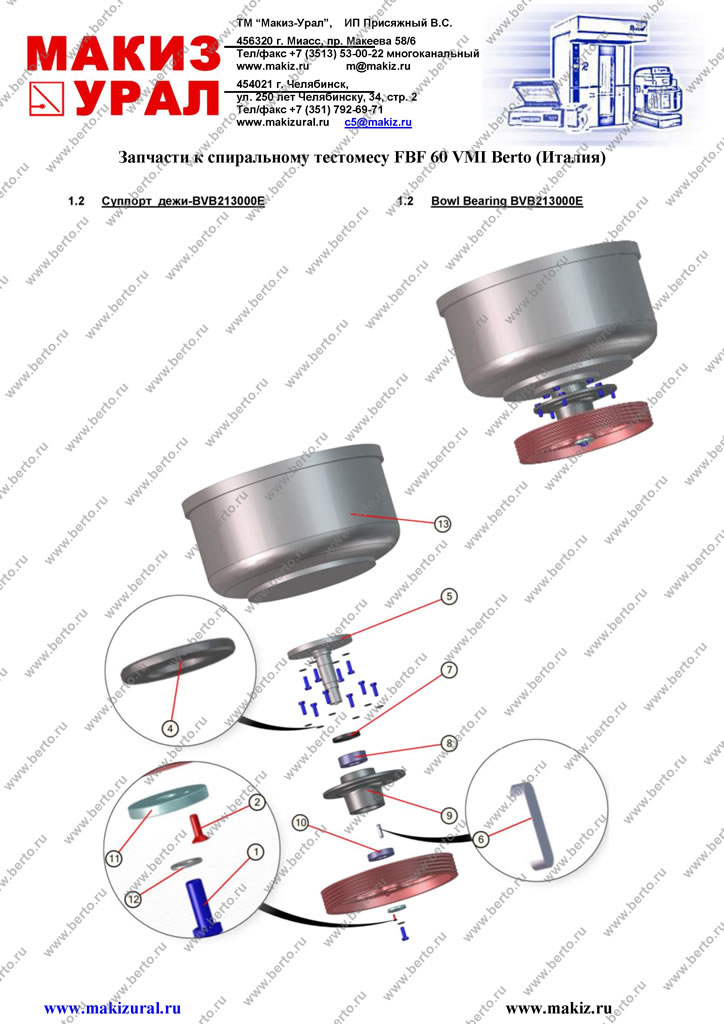

| Суппорт дежи-BVB213000E | ||||
| Bowl Bearing BVB213000E | ||||
| Pos | Описание | Description | Référence | Qté |
| 1 | Винт M12x35 | Screw M12x35 | BVBC00010 | 1 |
| 2 | Винт M6x20 | Screw M6x20 | BVBC00032 | 1 |
| 3 | Гайка HU M12 | Nut HU M12 | BVBC00049 | 6 |
| 4 | Шайба MU D12 | Washer MU D12 | BVBC00080 | 6 |
| 5 | Вал дежи | Bowl spindle | BVB100002-9007 | 1 |
| 6 | Шпонка | Keg connector | BVBC00064 | 1 |
| 7 | Уплотнительное кольцо | Collar tightness | BVBC00092 | 1 |
| 8 | Шариковый подшипник 50/90/30,2 | Ball bearing 50/90/30,2 | BVBC00097 | 1 |
| 9 | Суппорт вала дежи | Bowl spindle stay | BVB213000-9007 | 1 |
| 10 | Шариковый подшипник 45/85/10 | Ball bearing 45/85/10 | BVBC00107 | 1 |
| 11 | Шайба | Washer | BVB211000 | 1 |
| 12 | Шайба MU D12 | Washer MU D12 | BVBC00075 | 1 |
| 13 | Дежа | Bowl | BVB261001 | 1 |

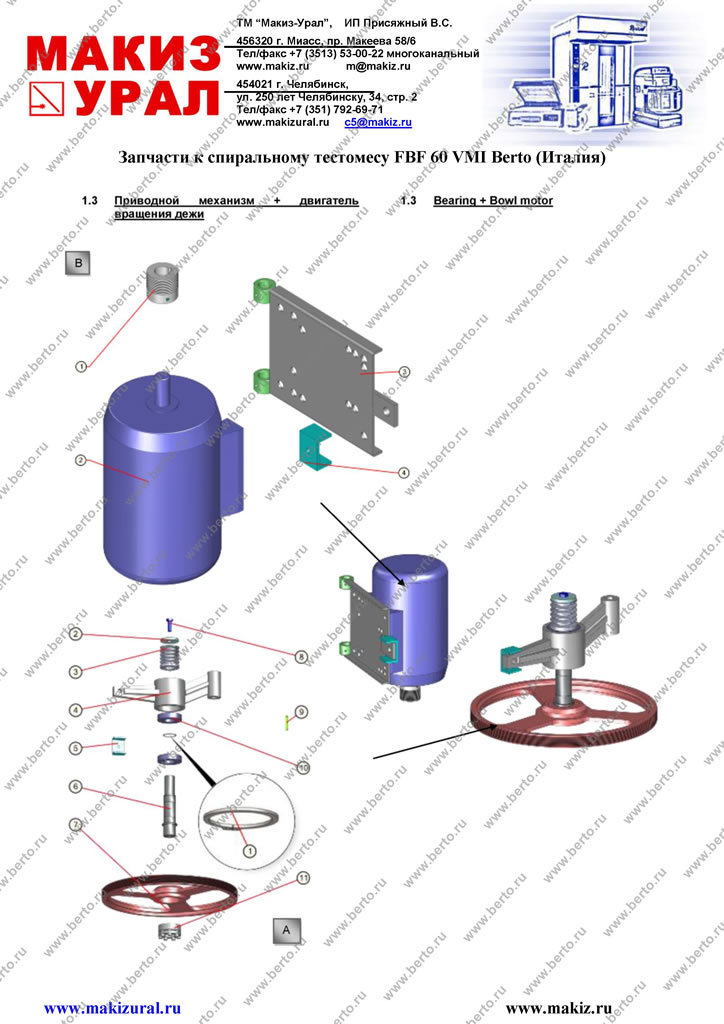

| Приводной механизм + двигатель вращения дежи | ||||
| Bearing + Bowl motor | ||||
| Pos | Описание | Description | Référence | Qté |
| A | Приводной механизм | BEARING | BVB213001E1 | 1 |
| 1 | Стопорное кольцо | Circlips | BCE40 | 1 |
| 2 | Шайба 15/ 60x8 | Washer 15/ 60x8 | BVB211012 | 1 |
| 3 | Шкив | Pulley | BVB183005 | |
| 4 | Суппорт вала | Lay shaft stay | BVB213001 | 1 |
| 5 | Коническая втулка | Taper lock | BVB154000 | 1 |
| 6 | Вал | Lay shaft | BVB100003 | 1 |
| 7 | Шкив SPZ60 5G | Pulley SPZ60 5G | Bvb180057 | 1 |
| 8 | Винт M12x35 | Screw M12x35 | BTH12X35 | 1 |
| 9 | Шпонка | Key | BVBC00059 | 1 |
| 10 | Шариковый подшипник 40/80/18 | Ball bearing 40/80/18 | BVBC00106 | 2 |
| 11 | Стопорное кольцо 75x42 | Viblock ring 75x42 | BVBC01156 | 1 |
| B | Двигатель дежи | BOWL MOTOR | BVB231000E | 1 |
| 1 | Шкив POLY-V J 11G | Pulley POLY-V J 11G | BVB183090 | 1 |
| 2 | Двигатель вращения дежи | Bowl motor | BVBE00204 | 1 |
| 3 | Пластина крепления двигателя | Motor stay | BVB231000 | 1 |
| 4 | Кронштейн STHC M8x16 | Screw STHC M8x16 | BVBC00044 | 2 |
| 5 | Кронштейн STHC M6x10 | Screw STHC M6x10 | BVBC00042 | 4 |

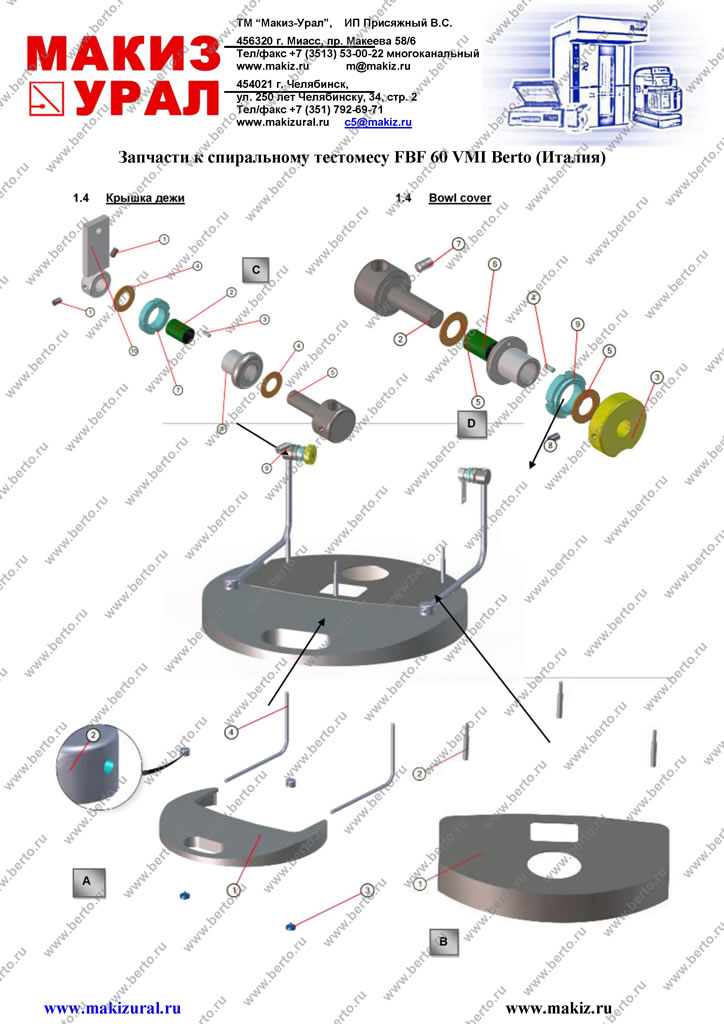

| Крышка дежи | ||||
| Bowl cover | ||||
| Pos | Описание | Description | Référence | Qté |
| A | Подъемная крышка | MOBIL COVER | BVB202212E | 1 |
| 1 | Втулка для ручки | Collar for arm | BVB116052 | 2 |
| 2 | Подъемная крышка дежи | Mobil cover | BVB202212 | 1 |
| 3 | Ось крышки дежи | Mobil cover cowling | BVB186087 | 2 |
| 4 | Ручка VBI 80/120 | Arm VBI 80/120 | BVB118018 | 2 |
| 5 | Ось крышки дежи | Mobil cover cowling | BVB186087 | 1 |
| 6 | Газовая пружина | Gas spring | BVBC00544 | 1 |
| 7 | Шайба | Washer for cowling | BVB211003 | 2 |
| 8 | Винт STHC M8x12 | Screw STHC M8x12 | BVBC01073 | 4 |
| B | Фиксированная крышка | FIXED COVER | BVB205001E | 1 |
| 1 | Фиксированная крышка | Fixed cover | BVB205001 | 1 |
| 2 | Ось фиксированной крышки | Fixed cover cowling | BVB186013 | 3 |
| 3 | Винт TH M6x20 | Screw TH M6x20 | BVBC00352 | 3 |
| C | Шарнирное соединение крышки | COVER JOINT | BVB186088E | 1 |
| 1 | Крепежная втулка | Head mounting collar | BVB116040 | 1 |
| 2 | Ось крышки | Cover cowling | BVB186088 | 1 |
| 3 | Кулачок | Micro cam | BVB131001 | 1 |
| 4 | Ось | Pin | BVBC00889 | 1 |
| 5 | Шайба D16 | Washer D16 | BVBC00240 | 2 |
| 6 | Самосмазывающаяся втулка | Self-lubricating collar | BVBC00864 | 1 |
| 7 | Винт STHC M8x14 | Screw STHC M8x14 | BVBC01072 | |
| 8 | Винт STHC M6x10 | Screw STHC M6x10 | BVBC00042 | 1 |
| 9 | Шлицевая гайка | Nut wih notches | BVBC00839 | 1 |
| 10 | Шайба MU D24 | Washer MU D24 | BVBC00510 | 1 |
| D | Шарнирное соединение крышки | COVER JOINT | BVB186088E1 | 1 |
| 1 | Винт STHC M6x10 | Screw STHC M6x10 | BVBC00042 | 2 |
| 2 | Самосмазывающаяся втулка | Self-lubricating collar | BVBC00864 | 1 |
| 3 | Ось | Pin | BVBC00889 | 1 |
| 4 | Шайба D16 | Washer D16 | BVBC00240 | 2 |
| 5 | Ось крышки | Cover cowling | BVB186088 | 1 |
| 6 | Кулачок | Micro cam | BVB131001 | |
| 7 | Шлицевая гайка | Nut with notches | BVBC00839 | 1 |
| 8 | Bague pour tête filetée | Head mounting collar | BVB116040 | 1 |
| 9 | Винт STHC M8x14 | Screw STHC M8x14 | BVBC01072 | 1 |
| 10 | Шайба avec plat | Flat washer | BVB211040 | 1 |
| 11 | Шайба MU D24 | Washer MU D24 | BVBC00510 | 1 |

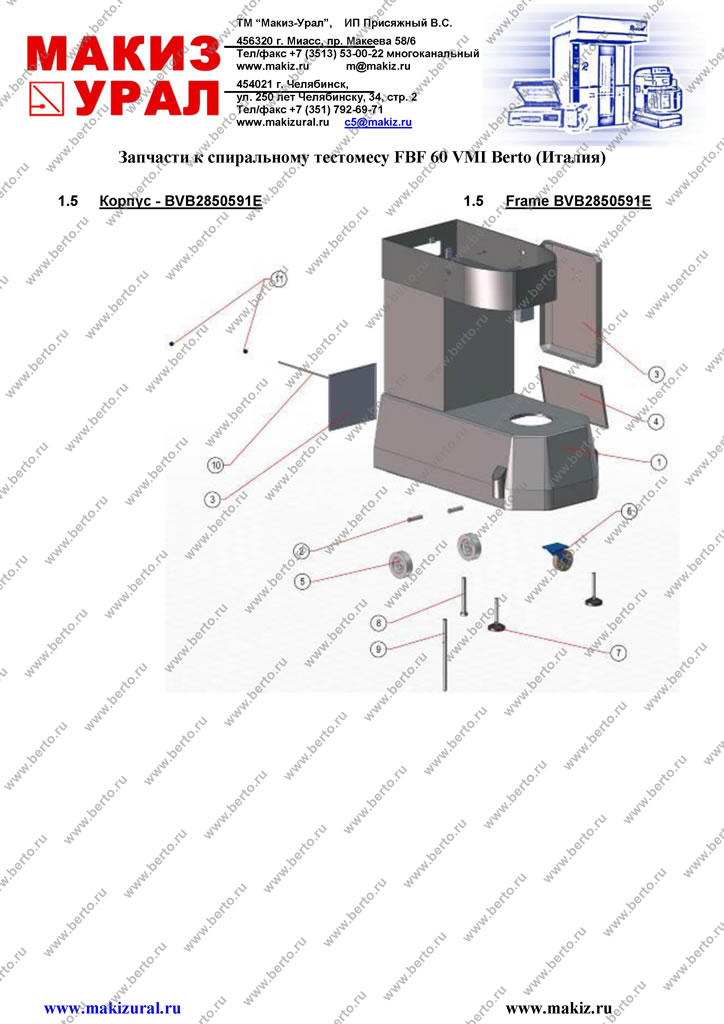

| Корпус - BVB2850591 | ||||
| Frame BVB2850591E | ||||
| Pos | Описание | Description | Référence | Qté |
| 1 | Корпус FBF 60 | Frame FBF 60 | BVB2850591 | 1 |
| 2 | Соединительная ось | Coupling pin | BVB186008 | 2 |
| Крышка VMI 050/060 | Nacelle VMI 050/060 | BVB208004 | 1 | |
| 3 | Крышка 050/200 | Nacelle 050/060 | BVB208002 | 1 |
| 4 | Крышка | Nacelle | BVB208064 | 1 |
| ВинтTH M8x16 | Screw TH M8x16 | BVBC00005 | 4 | |
| Винт TH M4x12 | Screw TH M4x12 | BVBC01486 | 3 | |
| Шайба MU D08 | Washer MU D08 | BVBC00073 | 4 | |
| 5 | D125 | Nylon rotor | BVBC00117 | 2 |
| Резиновое колесо | Rubber lining | BVBC00181 | 4.700 m | |
| Винт TH M6x50 | Screw TH M6x50 | BVBC00181 | 4 | |
| Винт TH M6x20 | Screw TH M6x20 | BVBC00352 | 14 | |
| Шайба MU D06 | Washer MU D06 | BVBC00373 | 18 | |
| 6 | Основа поворотная | Swivelling rotor | BVBC00765 | 1 |
| 7 | Ножка в сборе | Assemble cushion | BVBVPB0827 | 2 |
| Шайба MU D04 | Washer MU D04 | BVBC00511 | 3 | |
| Шпилька MECANINDUS | MECANINDUS pin tumbler | BVBC00070 | 4 | |
| Дверь FBF 60 | Door FBF 60 | BVB2080291 | 1 | |
| Крюк | Hook | BVB154000 | 2 | |
| 9 | Опорная ось дежи ME | Pin stay ME bowl | BVB186002 | 1 |
| 8 | Винт TE M20x170 | Screw TE M20x170 | BVBC01698 | 1 |
| 10 | Резьбовой штифт M10 | Stud M10 | BVB106016 | 1 |
| 11 | Гайка M10 | Plug nut | BVBC00053 | 2 |
| Шайба LU 10x30x2 | Washer LU 10x30x2 | BVBC00083 | 2 | |
| Ось крышки | Nacelle pin | BVB208217 | 2 | |
| Упор эксцентрика D25 | Eccentric abutment D25 | BVB116006 | 2 | |

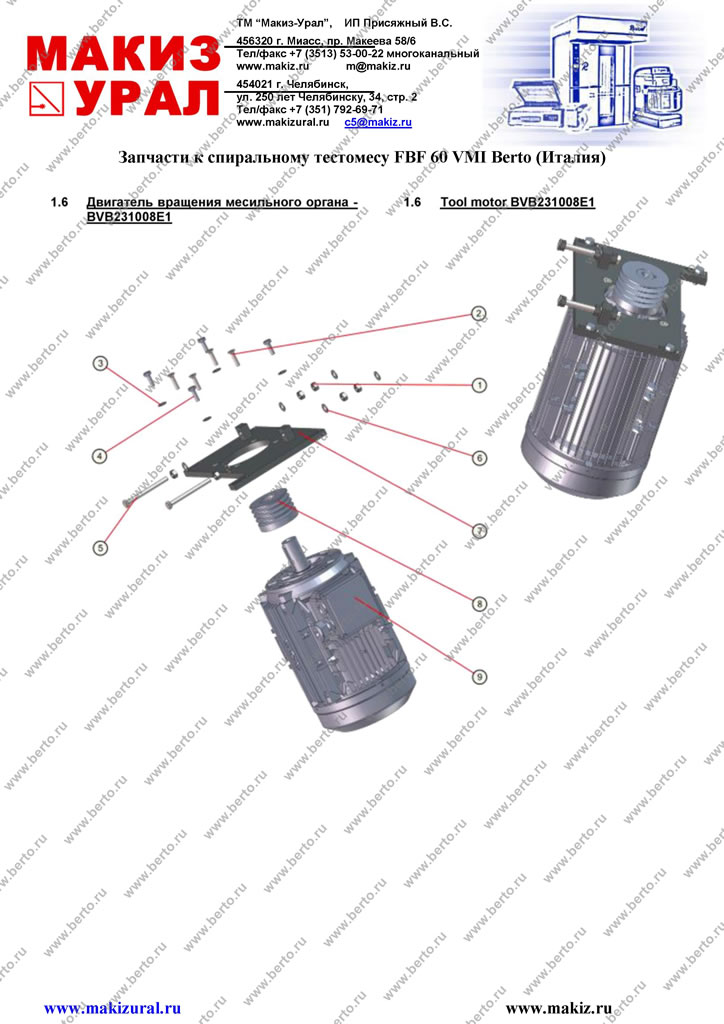

| Двигатель вращения месильного органа -BVB231008E1 | ||||
| Tool motor BVB231008E1 | ||||
| Pos | Описание | Description | Référence | Qté |
| 1 | Гайка HU M12 | Nut HU M12 | BVBC00049 | 6 |
| 2 | Винт TFHC M10x40 | Screw TFHC M10x40 | BFHC10X40 | 4 |
| 3 | Шайба MU D10 | Washer MU D10 | BVBC00074 | 4 |
| 4 | Винт TH M10x30 | Screw TH M10x30 | BVBC00488 | 4 |
| 5 | Резьбовой стержень | Threated rod | BVB1060262 | 2 |
| 6 | Шайба MU D12 | Washer MU D12 | BVBC00075 | 6 |
| 7 | Пластина крепления двигателя | Spiral motor stay | BVB231008 | 1 |
| 8 | Шкив | Tool pulley | BVB183025 | 1 |
| 9 | Двигатель | Spiral motor | BVBE00545 | 1 |

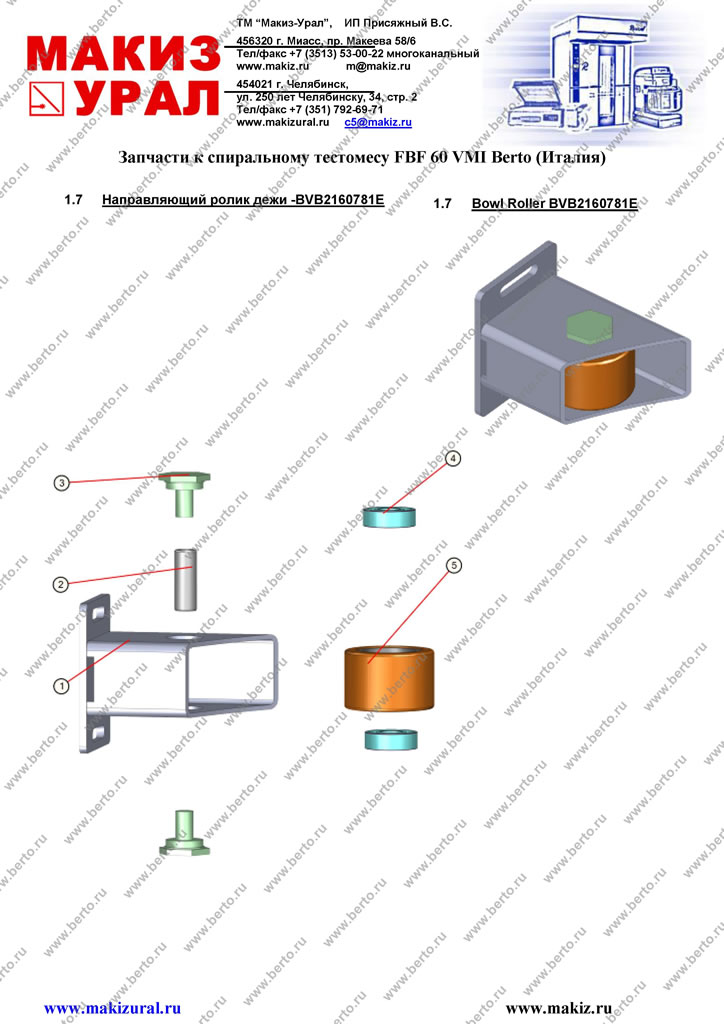

| Направляющий ролик дежи -BVB2160781E | ||||
| Bowl Roller BVB2160781E | ||||
| Pos | Описание | Description | Référence | Qté |
| 1 | Суппорт ролика | Bowl roller stay | BVB2160781-7037 | 1 |
| 2 | Ось ролика | Pin for idler | BVB186069 | 1 |
| 3 | Болт с шестигранной головкой | Hexagon pin | BVB186021 | 2 |
| 4 | Шариковый подшипник 15/35/11 | Ball bearing 15/35/11 | BRL06202E | 2 |
| 5 | Резиновый ролик | Rubber wheel | BVB200000 | 1 |

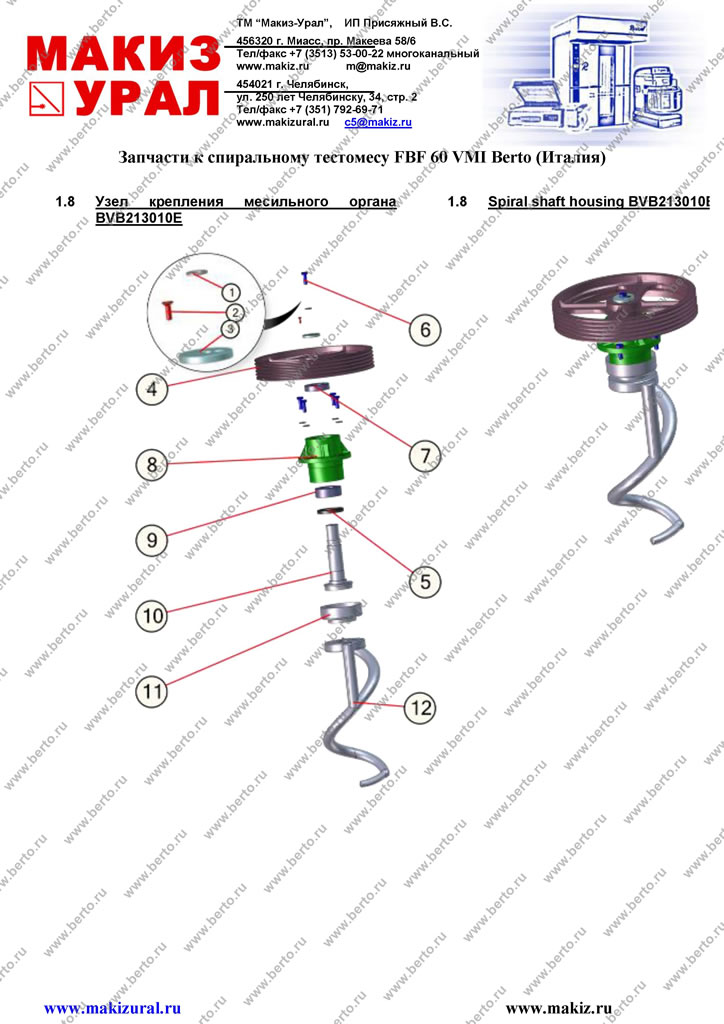

| Узел крепления месильного органа BVB213010E | ||||
| Spiral shaft housing BVB213010E | ||||
| Pos | Описание | Description | Référence | Qté |
| 1 | Шайба MU D12 | Washer MU D12 | BVBC00075 | 5 |
| 2 | Винт TFHC M6x20 | Screw M6x20 | BVBV00032 | 1 |
| 3 | Шайба | Washer | BVB211000 | 1 |
| 4 | Шкив SPZ 401 5G | Pulley SPZ 401 5G | BVB180000 | 1 |
| 5 | Уплотнительное кольцо | Collar tightness | BVBC00092 | 1 |
| 6 | Винт TH M12x35 | Screw M12x35 | BVBC00010 | 5 |
| 7 | Шариковый подшипник 45/85/19t | Ball bearing 45/85/19 | BVBC00107 | 1 |
| 8 | Суппорт вала | Tool spiral stay | BVB213010 | 1 |
| 9 | Шариковый подшипник 50/90/30 | Ball bearing 50/90/30 | BVBC00097 | 1 |
| 10 | Вал | Head spindle | BVB100001 | 1 |
| 11 | Стопорная шайба | Retainer | BVB135003 | 1 |
| 12 | Спиральный месильный орган | Spiral | BVB220000 | 1 |
