Запасные части для тестомесов VMI-Berto Италия серии FBF модель 120
 |
 |
 |
 |
 |

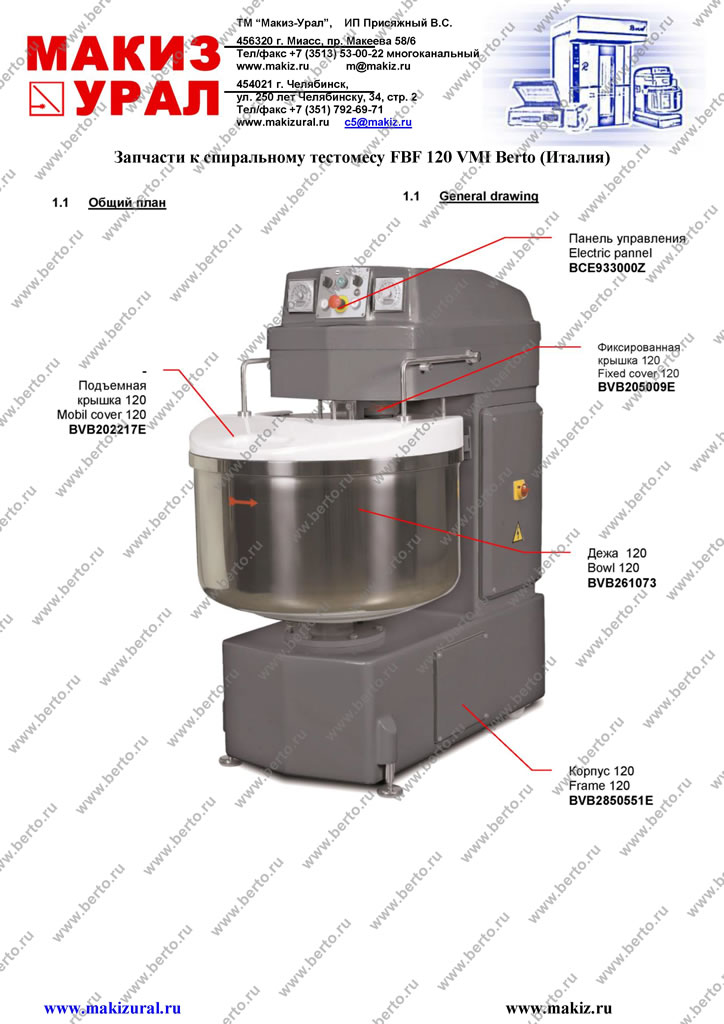

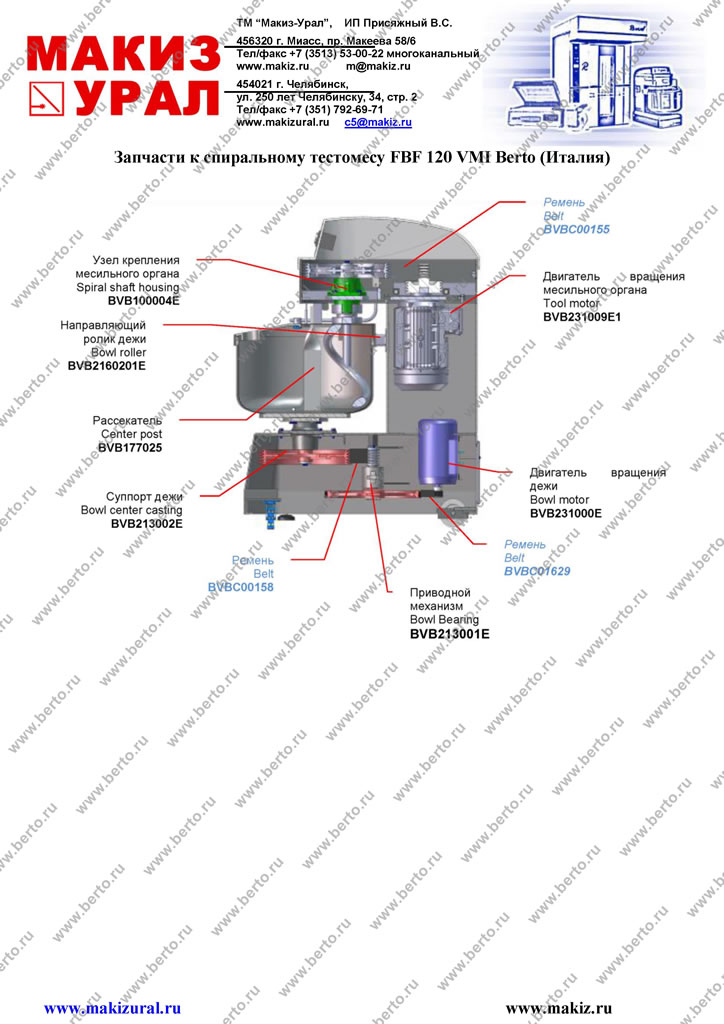

| Общий вид - 1 | Общий вид - 2 | Приводной механизм + двигатель вращения дежи | Корпус | Крышка дежи |
 |
 |
 |
 |
|
| Суппорт дежи | Двигатель вращения месильного органа | Направляющий ролик дежи | Узел крепления месильного органа |

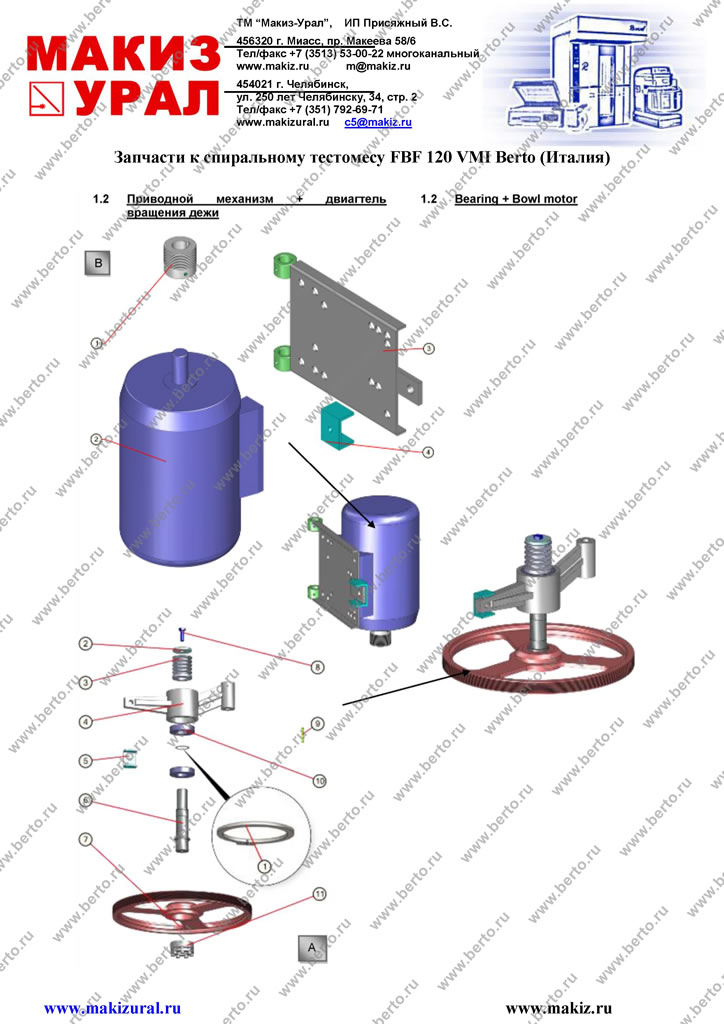

| Приводной механизм + двигатель вращения дежи | ||||
| Bearing + Bowl motor | ||||
| Pos | Описание | Description | Référence | Qté |
| A | Приводной механизм | BEARING | BVB213001E1 | 1 |
| 1 | Стопорное кольцо | Circlips | BCE40 | 1 |
| 2 | Шайба 15/ 60x8 | Washer 15/ 60x8 | BVB211012 | 1 |
| 3 | Шкив | Pulley | BVB183005 | |
| 4 | Суппорт вала | Lay shaft stay | BVB213001 | 1 |
| 5 | Коническая втулка | Taper lock | BVB154000 | 1 |
| 6 | Вал | Lay shaft | BVB100003 | 1 |
| 7 | Шкив SPZ60 5G | Pulley SPZ60 5G | Bvb180057 | 1 |
| 8 | Винт M12x35 | Screw M12x35 | BTH12X35 | 1 |
| 9 | Шпонка | Key | BVBC00059 | 1 |
| 10 | Шариковый подшипник 40/80/18 | Ball bearing 40/80/18 | BVBC00106 | 2 |
| 11 | Стопорное кольцо 75x42 | Viblock ring 75x42 | BVBC01156 | 1 |
| B | Двигатель | BOWL MOTOR | BVB231000E | 1 |
| 1 | Шкив POLY-V J 11G | Pulley POLY-V J 11G | BVB183090 | 1 |
| 2 | Двигатель | Bowl motor | BVBE00204 | 1 |
| 3 | Пластина крепления двигателя | Motor stay | BVB231000 | 1 |
| 4 | Кронштейн STHC M8x16 | Screw STHC M8x16 | BVBC00044 | 2 |
| 5 | Кронштейн STHC M6x10 | Screw STHC M6x10 | BVBC00042 | 4 |

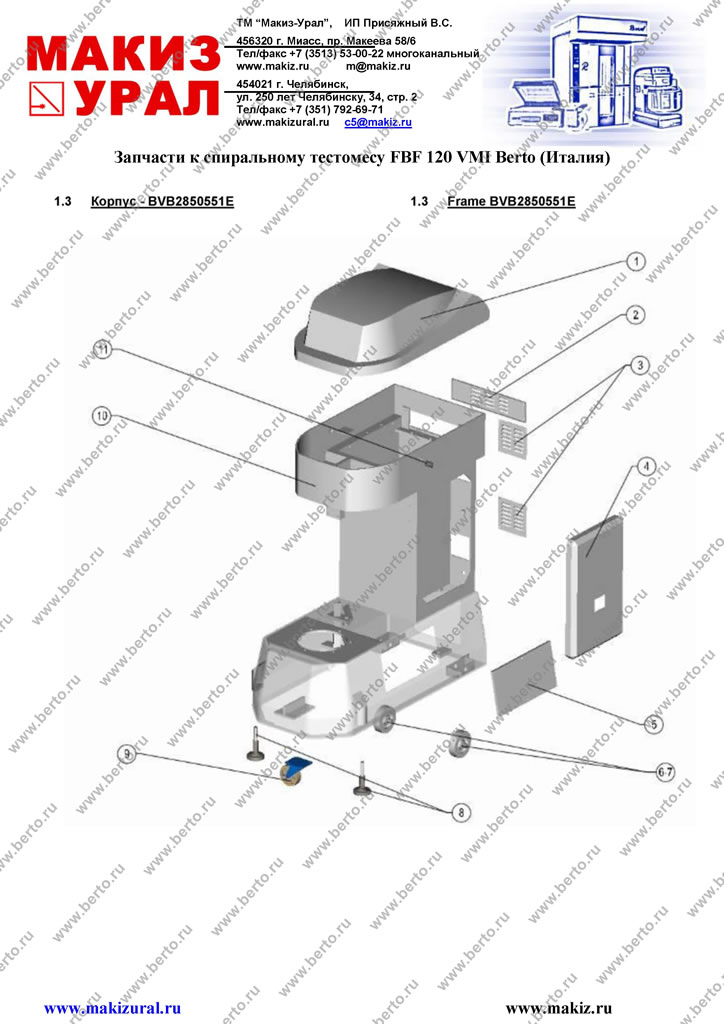

| Корпус - BVB2850551E | ||||
| Frame BVB2850551E | ||||
| Pos | Описание | Description | Référence | Qté |
| 1 | Верхняя крышка FBF80 | Head cover FBF80 | BVB125083 | 1 |
| 2 | Крышка 080...200 | Nacelle 080…200 | BVB208000 | 1 |
| 3 | Крышка | Close nacelle | BVB208217 | 2 |
| Крышка 050…200 | Nacelle 50…200 | BVB208002 | 1 | |
| 4 | Дверца Spi FX+ | Door Spi FX+ | BVB208101 | 1 |
| 5 | Крышка | Solid frame nacelle | BVB208064 | 1 |
| 6 | Колесо | Nyllon wheel | BVBC00117 | 1 |
| 7 | Соединительная ось | Coupling | BVB186008 | 2 |
| 8 | Ножка в сборе | Assembled foot | BVBVPB0827 | 2 |
| 9 | Основа поворотная | Caster wheel | BVBC00765 | 1 |
| 10 | Корпус FBF 80/120 | Frame FBF 80/120 | BVB2850551 | 1 |
| 11 | Упор эксцентрика | Exentric abutment | BVB116006 | 2 |
| Уплотнитель | Compression packing | BVBE01214 | 1 | |
| Концевой выключатель | Micro switch | BVBE00391 | 1 | |
| Экранированный кабель | Screened cable | BVBE01194 | 1 | |
| Экранированный кабель | Screened cable | BVBE01194 | 1 | |
| Уплотнитель | Compression packing | BVBE01214 | 2 | |
| Ручка подъема | Pipe for lift well | BVBE01283 | 1 | |
| Крюк | Catch | BVB154000 | 1 | |
| Винт TE M20x170 | Screw TE M20x170 | BVBC01698 | 2 | |
| Резьбовой стержень | Screwed rod | BVB106015 | 1 | |
| Резьбовой стержень | Screwed rod | BVB106016 | 1 | |
| Резьбовая втулка | Threaded collar | BVBC00053 | 1 | |
| Винт CHC M8x35 | Screw CHC M8x35 | BVBC00025 | 2 | |
| Резьбовой стержень | Bolt | BVB106004 | 2 | |
| Наклейка с указанием напряжения | Tension label | BELEC0524 | 2 | |
| Наклейка с указанием напряжения | Tension label | BVB256011 | 1 | |
| Наклейка с указанием напряжения | Tension label | BVB256012 | 1 | |
| Дверная пластина | Doodr plate | BVBE01211 | 1 | |
| Крышка дежи | ||||
| Bowl cover | ||||
| Pos | Описание | Description | Référence | Qté |
| A | Подъемная крышка | MOBIL COVER | BVB202217E | 1 |
| 1 | Кольцо для ручки | Collar for arm | BVB116052 | 2 |
| 2 | Подъемная крышка | Mobil cover | BVB202217 | 1 |
| 3 | Ось крышки | Mobil cover cowling | BVB186087 | 2 |
| 4 | Ручка VBI 80/120 | Arm VBI 80/120 | BVB118018 | 2 |
| 5 | Ось крышки | Mobil cover cowling | BVB186087 | 1 |
| 6 | Газовая пружина | Gas spring | BVBC00544 | 1 |
| 7 | Шайба | Washer for cowling | BVB211003 | 2 |
| 8 | Винт STHC M8x12 | Screw STHC M8x12 | BVBC01073 | 4 |
| B | Фиксированная крышка | FIXED COVER | BVB205009E | 1 |
| 1 | Фиксированная крышка | Fixed cover | BVB205009 | 1 |
| 2 | Ось крышки | Fixed cover cowling | BVB186010 | 3 |
| 3 | Винт TH M6x20 | Screw TH M6x20 | BVBC00352 | 3 |
| C | Соединение крышки | COVER JOINT | BVB186088E | 1 |
| 1 | Крепежная втулка | Head mounting collar | BVB116040 | 1 |
| 2 | Ось крышки | Cover cowling | BVB186088 | 1 |
| 3 | Кулачок | Micro cam | BVB131001 | 1 |
| 4 | Ось | Pin | BVBC00889 | 1 |
| 5 | Шайба D16 | Washer D16 | BVBC00240 | 2 |
| 6 | Самосмазывающаяся втулка | Self-lubricating collar | BVBC00864 | 1 |
| 7 | Винт STHC M8x14 | Screw STHC M8x14 | BVBC01072 | |
| 8 | Винт STHC M6x10 | Screw STHC M6x10 | BVBC00042 | 1 |
| 9 | Шлицевая гайка | Nut wih notches | BVBC00839 | 1 |
| 10 | Шайба MU D24 | Washer MU D24 | BVBC00510 | 1 |
| D | Соединение крышки | COVER JOINT | BVB186088E1 | 1 |
| 1 | Винт STHC M6x10 | Screw STHC M6x10 | BVBC00042 | 2 |
| 2 | Самосмазывающаяся втулка | Self-lubricating collar | BVBC00864 | 1 |
| 3 | Ось | Pin | BVBC00889 | 1 |
| 4 | Шайба D16 | Washer D16 | BVBC00240 | 2 |
| 5 | Ось крышки | Cover cowling | BVB186088 | 1 |
| 6 | Кулачок | Micro cam | BVB131001 | |
| 7 | Шлицевая втулка | Nut with notches | BVBC00839 | 1 |
| 8 | Крепежная втулка | Head mounting collar | BVB116040 | 1 |
| 9 | Винт STHC M8x14 | Screw STHC M8x14 | BVBC01072 | 1 |
| 10 | Шайба avec plat | Flat washer | BVB211040 | 1 |
| 11 | Шайба MU D24 | Washer MU D24 | BVBC00510 | 1 |

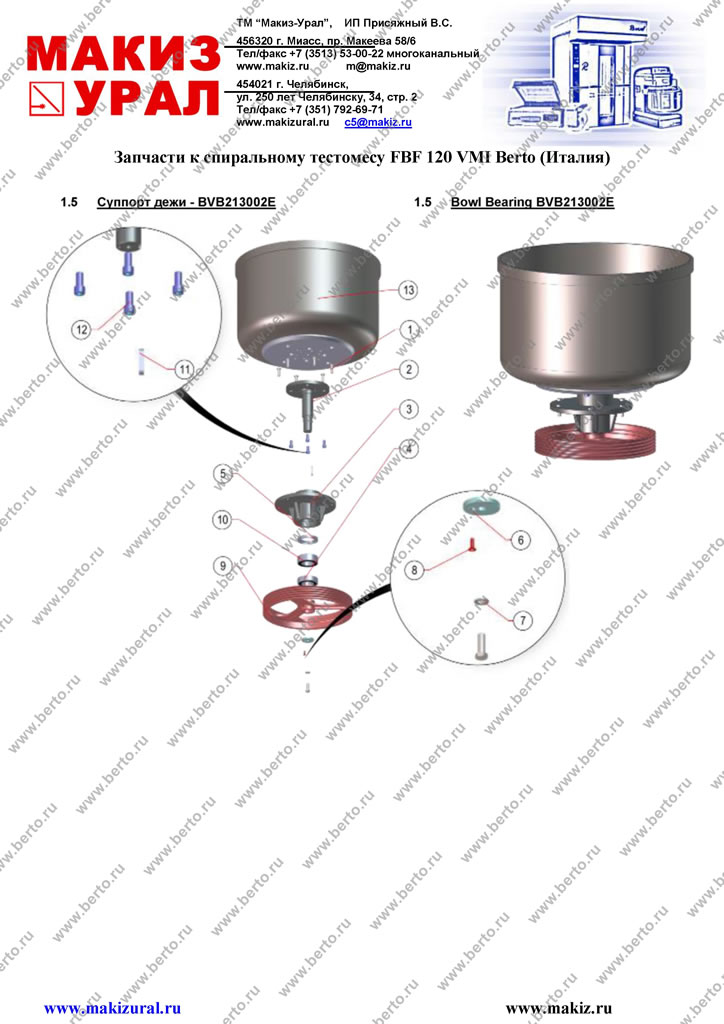

| Суппорт дежи - BVB213002E | ||||
| Bowl Bearing BVB213002E | ||||
| Pos | Описание | Description | Référence | Qté |
| 1 | Винт TH M12x35 | Screw TH M12x35 | BTH12X35 | 6 |
| 2 | Вал дежи | Bowl shaft | BVB100010-9007 | 1 |
| 3 | Суппорт вала | Bowl shaft stay | BVB213002-9007 | 1 |
| 4 | Шариковый подшипник 45/100/25 | Ball bearing 45/100/25 | BVBC00108 | 1 |
| 5 | Уплотнительное кольцо | Air tightness collar | BVBC00093 | 1 |
| 6 | Шайба | Washer | BVB211000 | 1 |
| 7 | Шайба MU D12 | Washer MU D12 | BVBC00075 | 6 |
| 8 | Винт TFHC M6x20 | Screw TFHC M6x20 | BVBC00032 | 1 |
| 9 | Шкив SPZ 430 5G | Pulley SPZ 430 5G | BVB180001 | 1 |
| 10 | Шариковый подшипник 55/100/33.3 | Ball bearing 55/100/33.3 | BVBC00098 | 1 |
| 11 | Шпонка | Key | BVBC00064 | 1 |
| 12 | Винт CHC M12x25 | Screw CHC M12x25 | BVBC00759 | 4 |
| 13 | Дежа | Bowl | BVB261073 | 1 |
| 14 | Гайка HU M12 | Nut HU M12 | BEHU12 | 5 |

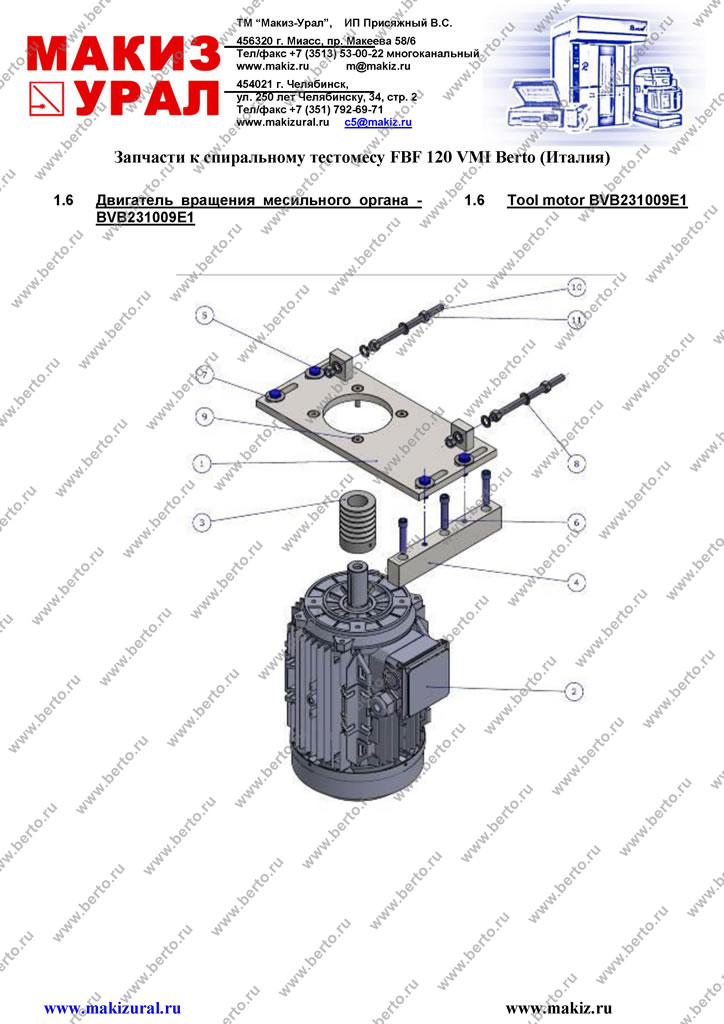

| Двигатель вращения месильного органа - BVB231009E1 | ||||
| Tool motor BVB231009E1 | ||||
| Pos | Описание | Description | Référence | Qté |
| 1 | Пластина крепления двигателя | Spiral motor stay | BVB231009 | 1 |
| 2 | Двигатель | Spiral motor | BVBE00545 | 1 |
| 3 | Шкив | Tool pulley | BVB183037 | 1 |
| 4 | Блок | Bloc | BVB113010 | 1 |
| 5 | Винт TH M12x 35 | Screw TH M12x 35 | BVBC00010 | 4 |
| 6 | Винт | Screw | BVBC00375 | 3 |
| 7 | Шайба | Washer | BVBC00205 | 4 |
| 8 | Шайба MU D12 | Washer MU D12 | BVBC00075 | 6 |
| 9 | Винт TH M10x30 | Screw TH M10x30 | BVBC01697 | 4 |
| 10 | Резьбовой стержень | Threated rod | BVB1060262 | 2 |
| 11 | Гайка HU M12 | Nut HU M12 | BVBC00049 | 6 |

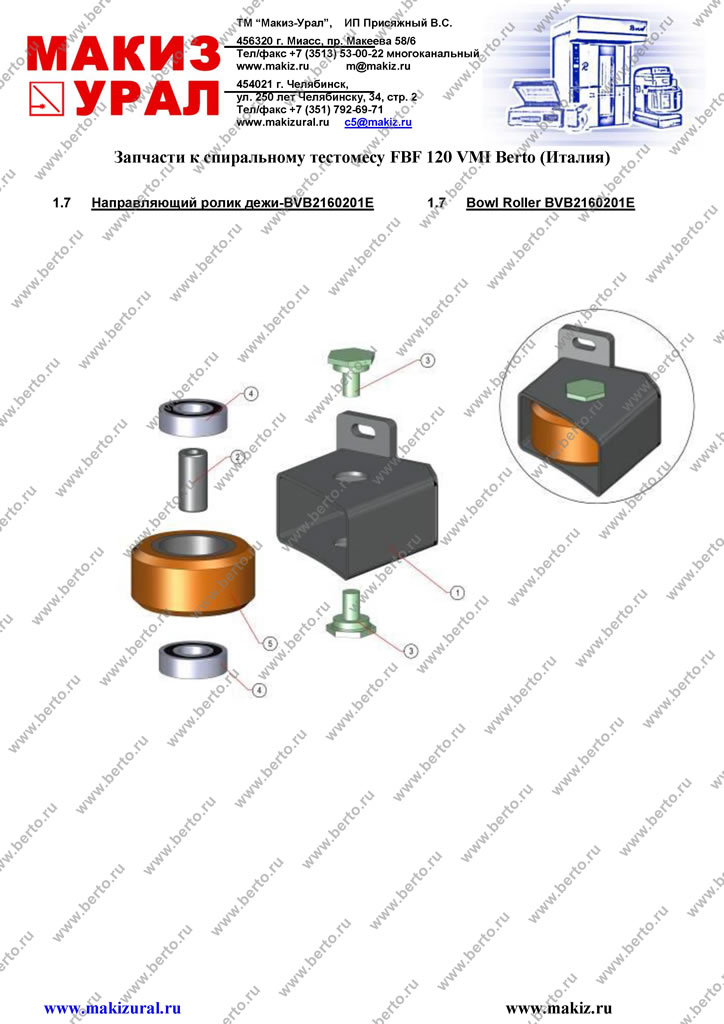

| Направляющий ролик дежи-BVB2160201E | ||||
| Bowl Roller BVB2160201E | ||||
| Pos | Описание | Description | Référence | Qté |
| 1 | Суппорт ролика | Bowl roller stay | BVB2160201 | 1 |
| 2 | Ось ролика | Pin for idler | BVB186025 | 1 |
| 3 | Болт с шестигранной головкой | Hexagon pin | BVB186021 | 2 |
| 4 | Шариковый подшипник | Ball bearing | BVBC00104 | 4 |
| 5 | Ролик | Roller | BVB200007 | 1 |

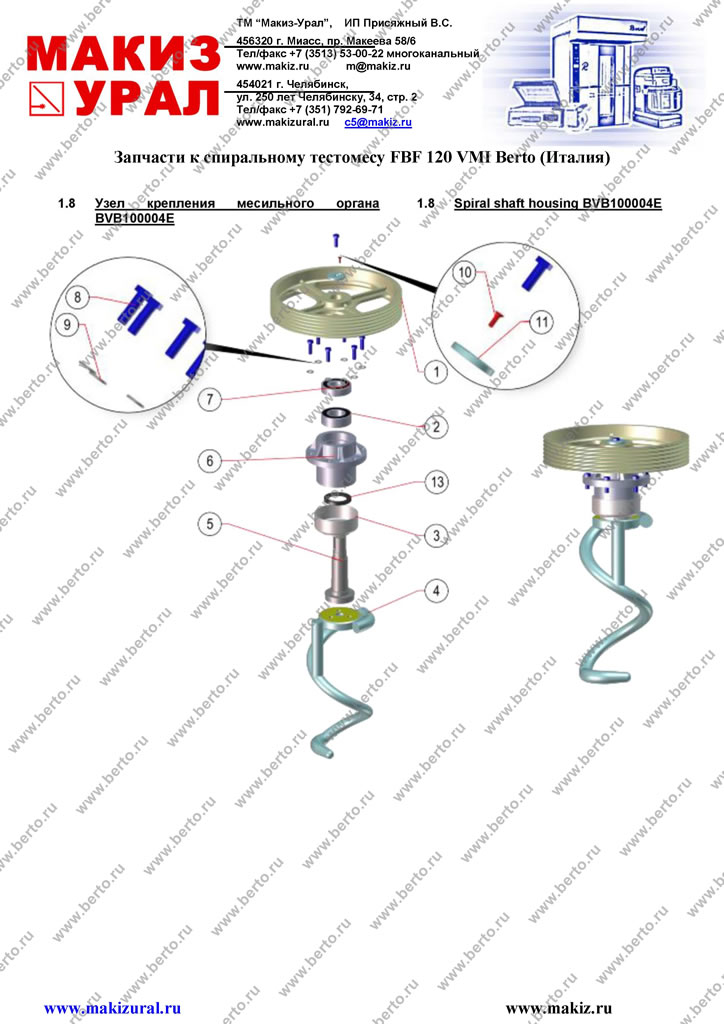

| Узел крепления месильного органа BVB100004E | ||||
| Spiral shaft housing BVB100004E | ||||
| Pos | Описание | Description | Référence | Qté |
| 1 | Шкив | Pulley | BVB180005 | 1 |
| 2 | Шариковый подшипник 55/100/33.3 | Ball bearing 55/100/33.3 | BVBC00098 | 1 |
| 3 | Чашка | Cup | BVB135011 | 1 |
| 4 | Месильный орган | Spiral | BVB220009 | 1 |
| 5 | Суппорт вала | Shaft holder tool | BVB100004 | 1 |
| 6 | Вал месильного органа | Tool stay | BVB213011 | 1 |
| 7 | Шариковый подшипник 45/100/25 | Ball bearing 45/100/25 | BVBC00108 | 1 |
| 8 | Винт TH M12x40 | Screw TH M12x40 | BVBC00173 | 7 |
| 9 | Шайба MU D12 | Washer | BVBC00075 | 6 |
| 10 | Винт TFHCM M6x20 | Screw TFHC M6x20 | BVBC00032 | 1 |
| 11 | Шайба | washer | BVB211000 | 1 |
| 12 | Шпонка | Keg connector | BVBC00064 | 1 |
| 13 | Уплотнительное кольцо | Air tightness collar | BVBC00093 | 1 |
